Datasheet下载- 型号： BUK9609-55A,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BUK9609-55A,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BUK9609-55A,118价格参考。NXP SemiconductorsBUK9609-55A,118封装/规格：未分类， 暂无。您可以下载BUK9609-55A,118参考资料、Datasheet数据手册功能说明书，资料中有BUK9609-55A,118 详细功能的应用电路图电压和使用方法及教程。
BUK9609-55A,118 是 NXP USA Inc. 推出的一款 N 沟道增强型逻辑电平 MOSFET（单管），采用 TO-220AB 封装，具有 55 V 漏源耐压、90 A（连续）/270 A（脉冲）高电流能力及极低导通电阻（RDS(on) 典型值仅 9.5 mΩ @ VGS = 10 V，逻辑电平兼容，4.5 V 即可充分导通）。 其典型应用场景包括： ✅ 汽车电子：如车身控制模块（BCM）中的座椅加热、车窗升降、雨刮器、风扇/水泵驱动等中高功率负载开关；符合 AEC-Q101 可靠性标准，支持严苛车载环境。 ✅ 工业控制：PLC 输出模块、继电器替代、电机启停控制（如直流有刷电机、步进电机相驱动）、LED 照明调光/开关电源次级侧同步整流或负载开关。 ✅ 电源管理：DC-DC 转换器（如降压拓扑）的高边/低边开关、电池管理系统（BMS）中的充放电保护回路、热插拔电路及电子保险丝。 ✅ 消费类设备：大功率便携设备（如电动工具、无人机电调模块）中的高效功率开关。 该器件集成低热阻封装与快速开关特性（ton/toff 约数十纳秒），配合内置 ESD 保护和雪崩耐量（UIS），兼顾效率、可靠性与设计简洁性，适用于需高电流、低损耗及直接 MCU 驱动（3.3 V/5 V）的中高压开关场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 55V 75A D2PAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

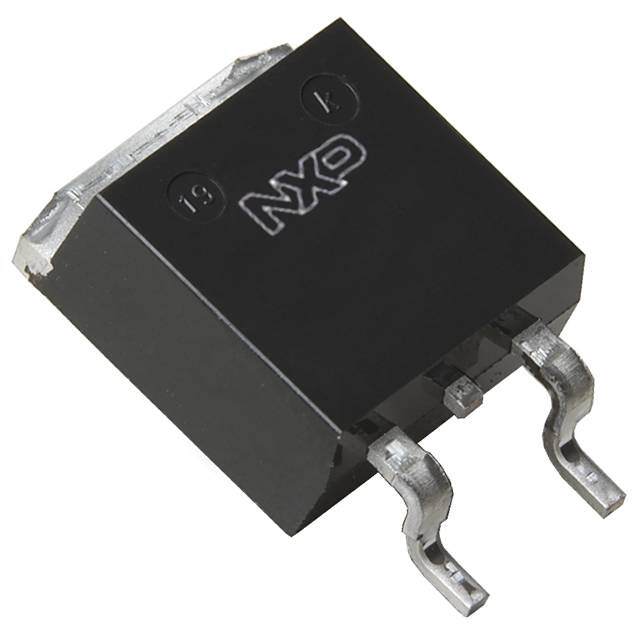

| 产品图片 |
|
| 产品型号 | BUK9609-55A,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TrenchMOS™ |
| 不同Id时的Vgs(th)（最大值） | 2V @ 1mA |
| 不同Vds时的输入电容(Ciss) | 4633pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 60nC @ 5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 8 毫欧 @ 25A，10V |
| 供应商器件封装 | D2PAK |
| 其它名称 | 568-9675-6 |
| 功率-最大值 | 211W |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 75A （Tmb） |
