ICGOO在线商城 > BUK764R3-40B,118
Datasheet下载- 型号： BUK764R3-40B,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
BUK764R3-40B,118产品简介：
ICGOO电子元器件商城为您提供BUK764R3-40B,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供BUK764R3-40B,118价格参考以及NXP SemiconductorsBUK764R3-40B,118封装/规格参数等产品信息。 你可以下载BUK764R3-40B,118参考资料、Datasheet数据手册功能说明书， 资料中有BUK764R3-40B,118详细功能的应用电路图电压和使用方法及教程。
BUK764R3-40B,118 是 NXP USA Inc. 推出的一款 N 沟道增强型逻辑电平 MOSFET（单个封装），采用 TO-220AB 封装，具有低导通电阻（RDS(on) ≤ 4.3 mΩ @ VGS = 10 V，典型值 3.3 mΩ）、40 V 耐压、连续漏极电流高达 120 A（Tc = 25°C），并具备雪崩耐量和过温保护特性。 该器件主要面向中高功率、高效率的直流开关应用。典型应用场景包括： - 汽车电子：车身控制模块（BCM）中的座椅加热、车窗升降、雨刮电机驱动、LED 大灯调光/开关；符合 AEC-Q101 认证，支持 12 V/24 V 车载系统； - 工业控制：PLC 输出模块、继电器替代、DC-DC 电源同步整流、电机启停与正反转控制（如风机、泵类中小功率电机）； - 电源管理：服务器/通信设备中的热插拔（Hot-swap）保护电路、负载开关（Load Switch）、电池保护板（BMS 中的充放电主回路开关）； - 消费类设备：大功率移动电源、电动工具电池包的主控开关、智能家电（如洗碗机、空调压缩机辅助驱动）中的高压侧/低压侧功率开关。 其逻辑电平驱动特性（VGS(th) 低至 1.0–2.1 V）可直接由 MCU 或 FPGA 的 3.3 V/5 V IO 驱动，简化外围电路；内置体二极管具备快速恢复能力，适用于续流与反向保护场景。综合来看，该器件适用于对导通损耗、可靠性及空间效率要求较高的中高压直流开关场合。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | MOSFET N-CH 40V 75A D2PAK |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

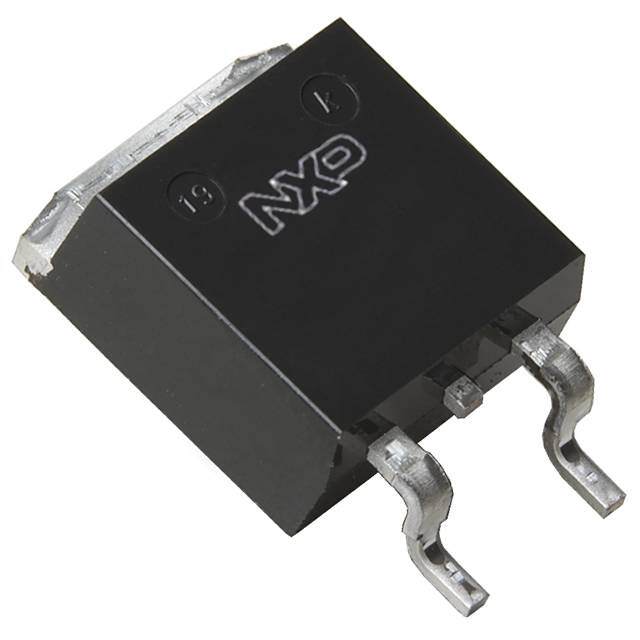

| 产品图片 |
|
| 产品型号 | BUK764R3-40B,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TrenchMOS™ |
| 不同Id时的Vgs(th)（最大值） | 4V @ 1mA |
| 不同Vds时的输入电容(Ciss) | 4824pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 69nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 4.3 毫欧 @ 25A，10V |
| 供应商器件封装 | D2PAK |
| 其它名称 | 568-6580-2 |
| 功率-最大值 | 254W |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 标准包装 | 800 |
| 漏源极电压(Vdss) | 40V |
| 电流-连续漏极(Id)（25°C时） | 75A （Tc） |
