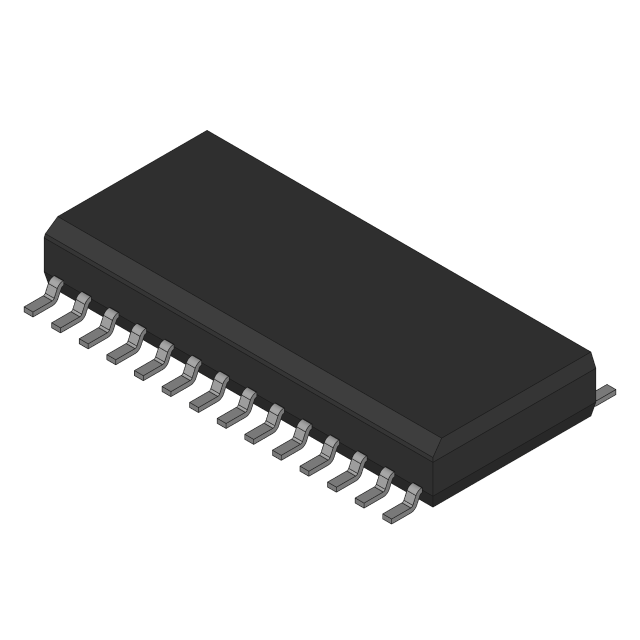

图片仅供参考
详细数据请看参考数据手册
- 型号： BTS7741G
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BTS7741G由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BTS7741G价格参考。InfineonBTS7741G封装/规格：未分类， 暂无。您可以下载BTS7741G参考资料、Datasheet数据手册功能说明书，资料中有BTS7741G 详细功能的应用电路图电压和使用方法及教程。
BTS7741G是英飞凌（Infineon Technologies）推出的智能高边/低边可配置双通道半桥驱动器，集成诊断与保护功能。其典型应用场景包括： - 汽车电子系统：广泛用于12V车载电源环境下的电机控制，如电子节气门、冷却风扇、油泵、水泵、HVAC风门执行器等需双向驱动或PWM调速的直流电机。 - 工业自动化：适用于小型直流有刷电机、步进电机（单极性绕组）及电磁阀驱动，尤其适合对可靠性、短路与过温保护要求高的嵌入式控制模块。 - 电动工具与家电：在电池供电或适配器供电的便携设备中，驱动小型电机（如吸尘器、割草机、智能窗帘电机），利用其高集成度（内置电荷泵、逻辑电平输入、电流检测输出）简化外围设计。 BTS7741G支持独立高低边配置（可设为双高边、双低边或半桥模式），具备精确的电流检测（比例式模拟输出）、SPI诊断接口、过流/过温/欠压/负载开路等全面保护，符合AEC-Q100车规标准，满足功能安全ASIL-B要求，适用于严苛环境下的可靠功率控制。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BRIDGE DRIVER PAR 28DSO |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | Infineon Technologies |
| 数据手册 | http://www.infineon.com/dgdl/BTS7741G_03-03-06.pdf?folderId=db3a304412b407950112b4397e4b6e0c&fileId=db3a304412b407950112b4397ed56e0d |
| 产品图片 |
|
| 产品型号 | BTS7741G |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TrilithIC™ |
| 供应商器件封装 | P-DSO-28 |
| 其它名称 | BTS7741GNUMA1 |
| 功能 | 功率桥 - 逻辑驱动功率级 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 150°C |
| 应用 | 通用 |
| 接口 | 并联 |
| 标准包装 | 1,000 |
| 电压-电源 | 1.8 V ~ 42 V |
| 电压-负载 | 1.8 V ~ 42 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | - |
| 电流-输出 | 10A |
| 输出配置 | H 桥， 可配置 |
