Datasheet下载- 型号： BC548
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BC548由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BC548价格参考。Fairchild SemiconductorBC548封装/规格：未分类， 暂无。您可以下载BC548参考资料、Datasheet数据手册功能说明书，资料中有BC548 详细功能的应用电路图电压和使用方法及教程。
BC548是安森美（ON Semiconductor）推出的通用NPN型双极结型晶体管（BJT），具有中等增益（hFE通常为110–800）、最大集电极电流IC=100mA、最大集电极-发射极电压VCEO=30V，适用于低功率放大与开关应用。 典型应用场景包括： ✅ 小信号放大：如音频前置放大器、传感器信号调理电路（如温度、光敏电阻微弱信号放大）； ✅ 数字逻辑开关：在微控制器（如Arduino、STM32）IO口驱动LED、蜂鸣器、小型继电器或MOSFET栅极时，作为电平转换与电流放大级； ✅ 简单振荡与定时电路：如多谐振荡器、LED闪烁电路、基于RC的延时开关； ✅ 电源管理辅助电路：如线性稳压器中的误差放大器或过流保护检测环节； ✅ 教育与原型开发：因引脚标准（TO-92封装）、参数稳定、成本低廉，广泛用于电子教学实验与DIY项目。 需注意：BC548不适用于高频（>100MHz）、大功率（>500mW）或高可靠性工业/汽车环境；替代型号可参考BC547（更低噪声）、BC549（更高增益）或ON Semi同系列BC847（SMD版）。设计时应合理设置基极限流电阻，避免饱和不足或过驱动，并留有足够功耗余量（Ptot=500mW）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANSISTOR NPN 30V 100MA TO-92 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

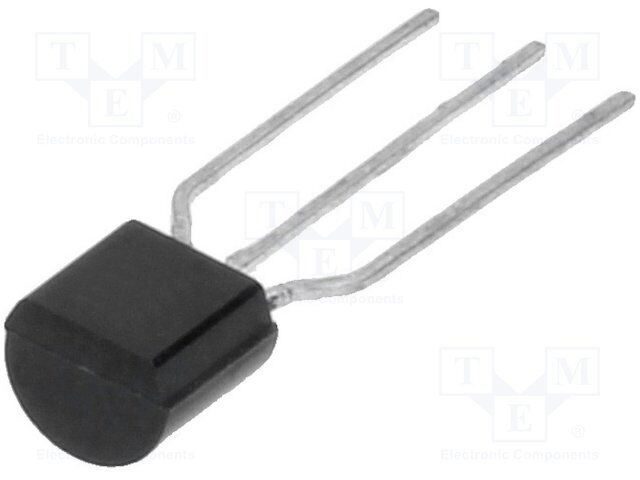

| 产品图片 |
|
| 产品型号 | BC548 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 600mV @ 5mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 110 @ 2mA，5V |
| 供应商器件封装 | TO-92-3 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3、TO-92-3 标准主体 |
| 晶体管类型 | NPN |
| 标准包装 | 2,000 |
| 电压-集射极击穿（最大值） | 30V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | - |
| 频率-跃迁 | 300MHz |
,TO-226_straightlead.jpg)
