Datasheet下载- 型号： BAP64-06W,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BAP64-06W,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BAP64-06W,115价格参考￥0.96-￥0.96。NXP SemiconductorsBAP64-06W,115封装/规格：未分类， 暂无。您可以下载BAP64-06W,115参考资料、Datasheet数据手册功能说明书，资料中有BAP64-06W,115 详细功能的应用电路图电压和使用方法及教程。
BAP64-06W,115 是恩智浦（NXP USA Inc.）推出的高性能硅PIN射频二极管，专为高频开关与衰减应用优化。其典型应用场景包括： 1. 手机与无线通信前端模块：用于LTE/5G智能手机的天线调谐、主分集切换、发射/接收（T/R）开关，支持高达3 GHz频段，具备低插入损耗（约0.4 dB @ 900 MHz）和高隔离度（>30 dB）。 2. 物联网（IoT）与Wi-Fi设备：在2.4 GHz/5 GHz Wi-Fi 6/6E路由器、蓝牙模块中实现射频路径切换与功率控制。 3. 汽车远程无钥匙进入（RKE）、TPMS及V2X模块：满足AEC-Q200可靠性要求（该型号为工业级，但广泛用于车规设计中），适用于868/915 MHz ISM频段。 4. 射频衰减器与AGC电路：利用其可变电阻特性，在中频或射频链路中实现模拟电平调节。 该器件采用超小型SOT323（SC-70）封装，尺寸仅2.1×1.3×1.0 mm，适合高密度PCB布局；结电容低（0.35 pF @ 0 V）、开关速度快（关断时间<5 ns），并具备良好的功率处理能力（连续波达250 mW）。广泛应用于对尺寸、功耗与高频性能有严苛要求的便携式与嵌入式无线系统中。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE PIN 100V 100MA SOT323 |
| 产品分类 | RF 二极管 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

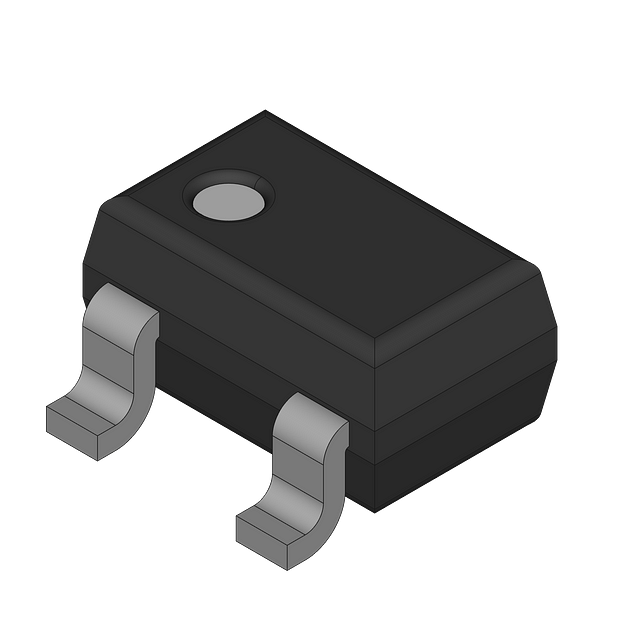

| 产品图片 |
|
| 产品型号 | BAP64-06W,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 If、F时的电阻 | 1.35 欧姆 @ 100mA，100MHz |
| 不同 Vr、F时的电容 | 0.35pF @ 20V，1MHz |
| 二极管类型 | PIN - 1 对共阳极 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=563http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=684 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SOT-323 |
| 其它名称 | 568-1936-6 |
| 功率耗散（最大值） | 240mW |
| 包装 | Digi-Reel® |
| 封装/外壳 | SC-70，SOT-323 |
| 标准包装 | 1 |
| 电压-峰值反向（最大值） | 100V |
| 电流-最大值 | 100mA |
