Datasheet下载- 型号： AUIRFR3504ZTRL
- 制造商： International Rectifier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AUIRFR3504ZTRL由International Rectifier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AUIRFR3504ZTRL价格参考。International RectifierAUIRFR3504ZTRL封装/规格：未分类， 暂无。您可以下载AUIRFR3504ZTRL参考资料、Datasheet数据手册功能说明书，资料中有AUIRFR3504ZTRL 详细功能的应用电路图电压和使用方法及教程。
AUIRFR3504ZTRL 是英飞凌（Infineon Technologies）推出的汽车级N沟道增强型功率MOSFET，采用D²PAK（TO-263）封装，具备高雪崩耐量、低导通电阻（Rds(on)典型值仅18 mΩ @ Vgs=10V）及AEC-Q101认证，专为严苛车载环境设计。 其主要应用场景包括： ✅ 汽车电子系统：广泛用于车身控制模块（BCM）中的电机驱动（如车窗升降、座椅调节、雨刮器、冷却风扇）、LED车灯调光/开关控制、燃油泵驱动及DC-DC转换器的同步整流。 ✅ 工业与电源管理：适用于中功率开关电源、电动工具驱动、UPS逆变器输出级及电池管理系统（BMS）中的充放电保护开关。 ✅ 高可靠性需求场景：凭借175°C结温额定值、强抗dv/dt能力（≥50 V/ns）及内置ESD保护，适合频繁开关、存在电压尖峰或高温振动的工况。 该器件支持逻辑电平驱动（Vgs(th) 2–4V），可直接由MCU或驱动IC控制，简化外围电路；D²PAK封装提供良好散热性能，便于PCB布局与热管理。需注意：实际应用中应配合合理栅极驱动（避免振荡）、充分散热设计及过压/过流保护措施，以充分发挥其汽车级可靠性优势。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 40V 42A DPAK |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | International Rectifier |
| 数据手册 | |

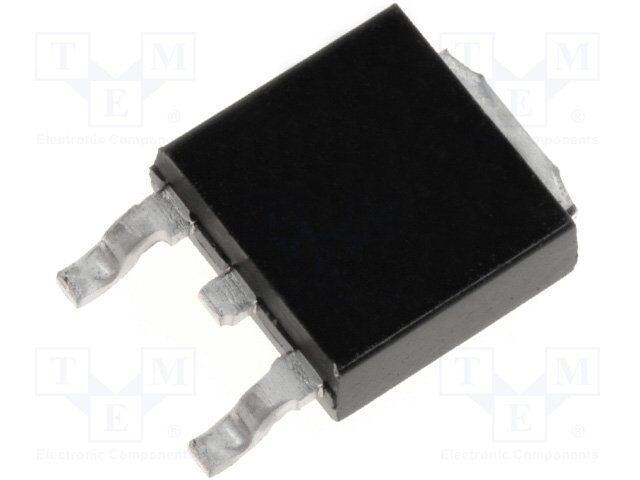

| 产品图片 |
|
| 产品型号 | AUIRFR3504ZTRL |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | HEXFET® |
| 不同Id时的Vgs(th)（最大值） | 4V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1510pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 45nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 9 毫欧 @ 42A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26250http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26240 |
| 供应商器件封装 | D-Pak |
| 功率-最大值 | 90W |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-252-3，DPak（2 引线+接片），SC-63 |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 40V |
| 电流-连续漏极(Id)（25°C时） | 42A （Tc） |
