Datasheet下载- 型号： AK3-066C
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AK3-066C由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AK3-066C价格参考。LittelfuseAK3-066C封装/规格：未分类， 暂无。您可以下载AK3-066C参考资料、Datasheet数据手册功能说明书，资料中有AK3-066C 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 AK3-066C 是一款瞬态电压抑制二极管（TVS二极管），属于瞬态抑制保护器件，主要用于电子电路中防止瞬态过电压对敏感元件造成损害。该型号额定反向关断电压为6V，峰值脉冲功率可达300W，响应速度快（皮秒级），可有效吸收如静电放电（ESD）、电感负载切换、雷击感应等引起的瞬态浪涌。 AK3-066C 典型应用场景包括： 1. 消费类电子产品：用于智能手机、平板电脑、USB接口、HDMI端口等，防护ESD冲击，符合IEC 61000-4-2 Level 4标准（±15kV空气放电，±8kV接触放电）。 2. 工业控制设备：在PLC、传感器、通信模块等信号线或电源线上提供浪涌保护，提升系统可靠性。 3. 汽车电子：适用于车载信息娱乐系统、ECU模块、CAN总线等低电压信号线路的静电和瞬态干扰防护（非直接连接电池主回路）。 4. 通信设备：用于以太网端口、RS-232/485接口等，防止外部电磁干扰导致的数据错误或器件损坏。 5. 便携式设备：如移动电源、蓝牙耳机等小型电子装置，因空间紧凑，AK3-066C的小型SOD-323封装非常适合高密度布局。 综上，AK3-066C 凭借其快速响应、高可靠性与小尺寸，广泛应用于需防护低电压信号线免受瞬态干扰的各类电子系统中，尤其适合对ESD防护要求较高的场合。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 66VWM 120VC AXIALTVS 二极管 - 瞬态电压抑制器 3KA 66V TVS BI AXIAL |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Littelfuse Inc |
| 产品手册 | |

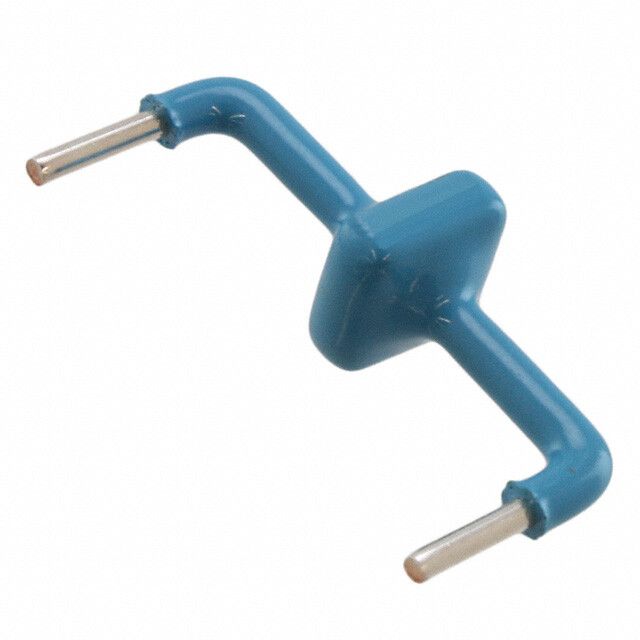

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Littelfuse AK3-066CAK3 |
| 数据手册 | |
| 产品型号 | AK3-066C |
| 不同频率时的电容 | 6nF @ 10kHz |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=22970http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25939 |
| 产品种类 | TVS 二极管 - 瞬态电压抑制器 |
| 供应商器件封装 | 轴向 |
| 其它名称 | AK3066C |
| 击穿电压 | 80 V |
| 功率-峰值脉冲 | - |
| 包装 | 散装 |
| 单向通道 | - |
| 双向通道 | 1 |
| 商标 | Littelfuse |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tray |
| 封装/外壳 | 轴向，直角弯曲（24.15mm 中心） |
| 尺寸 | 24.15 mm W x 17 mm L |
| 峰值浪涌电流 | 3 kA |
| 工作温度 | -55°C ~ 125°C （TJ） |
| 工作电压 | 66 V |
| 工厂包装数量 | 56 |
| 应用 | 通用 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Bidirectional |
| 标准包装 | 56 |
| 电压-击穿（最小值） | 72V |
| 电压-反向关态（典型值） | 66V |
| 电压-箝位（最大值）@Ipp | 120V |
| 电容 | 6 nF |
| 电流-峰值脉冲(10/1000µs) | 3000A （3kA） （8/20µs） |
| 电源线路保护 | 无 |
| 端接类型 | Axial |
| 类型 | 齐纳 |
| 系列 | AK3 |
| 钳位电压 | 120 V |
