Datasheet下载- 型号： ADUM3400WBRWZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADUM3400WBRWZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADUM3400WBRWZ价格参考。AnalogADUM3400WBRWZ封装/规格：未分类， 暂无。您可以下载ADUM3400WBRWZ参考资料、Datasheet数据手册功能说明书，资料中有ADUM3400WBRWZ 详细功能的应用电路图电压和使用方法及教程。
ADUM3400WBRWZ是Analog Devices Inc.（ADI）推出的四通道数字隔离器，采用iCoupler®磁耦合技术，具有高可靠性、低传播延迟（典型值25 ns）、宽工作温度范围（–40°C 至 +105°C）及增强型隔离等级（5 kVRMS，符合UL 1577和VDE 0884-10标准）。其“W”后缀标识为汽车级器件（AEC-Q100 Grade 2认证），适用于严苛工业与车载环境。 主要应用场景包括： 1. 工业自动化：用于PLC模块、I/O端口、现场总线（如PROFIBUS、CAN网关）中，隔离微控制器与高压/噪声敏感的执行器或传感器接口，防止地环路干扰与高压窜入。 2. 电机驱动与逆变器控制：隔离MCU/PWM信号与栅极驱动器（如IGBT/SiC MOSFET驱动），确保高低压域安全隔离，提升系统鲁棒性。 3. 电动汽车（EV）与充电系统：在车载充电机（OBC）、DC-DC转换器及电池管理系统（BMS）中，实现控制侧与高压电池侧之间的数字信号隔离（如使能、故障反馈、SPI通信）。 4. 医疗设备：满足IEC 60601-1对患者连接设备的隔离要求，用于监护仪、便携式诊断设备中的数据采集与主控通信隔离。 5. 可再生能源：光伏逆变器中隔离MCU与MPPT控制器、电流/电压采样电路间的数字信号通路。 其WBRWZ封装（SOIC-16宽体）提供8.3 mm爬电距离，支持3.3 V/5 V双电源供电，具备故障安全输出（默认高电平）及高CMTI（>75 kV/μs），特别适合需功能安全（如ISO 26262 ASIL-B）及长期稳定运行的场景。
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| ChannelType | 单向 |
| 描述 | IC DGTL ISO 4CH LOGIC 16SOIC |
| 产品分类 | 数字隔离器 |
| IsolatedPower | 无 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

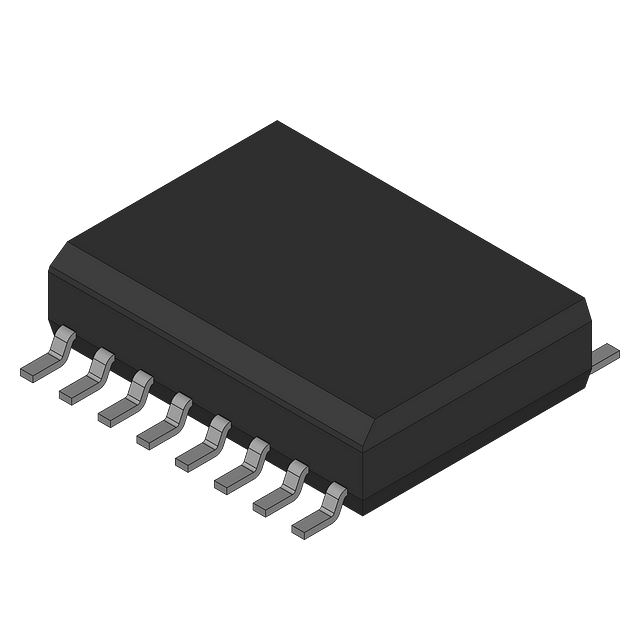

| 产品图片 |
|
| 产品型号 | ADUM3400WBRWZ |
| PCN设计/规格 | |
| PulseWidthDistortion(Max) | 3.5ns |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | iCoupler® |
| 上升/下降时间（典型值） | 2.5ns， 2.5ns |
| 传播延迟tpLH/tpHL（最大值） | 36ns， 36ns |
| 供应商器件封装 | 16-SOIC |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 技术 | 磁耦合 |
| 数据速率 | 10Mbps |
| 标准包装 | 47 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 2500Vrms |
| 类型 | 通用 |
| 脉宽失真（最大） | 3.5ns |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219593469001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219593470001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219614223001 |
| 输入-输入侧1/输入侧2 | 4/0 |
| 通道数 | 4 |
| 通道类型 | 单向 |
| 隔离式电源 | 无 |
