Datasheet下载- 型号： ADS826E/1KG4
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADS826E/1KG4由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADS826E/1KG4价格参考。Texas InstrumentsADS826E/1KG4封装/规格：未分类， 暂无。您可以下载ADS826E/1KG4参考资料、Datasheet数据手册功能说明书，资料中有ADS826E/1KG4 详细功能的应用电路图电压和使用方法及教程。
ADS826E/1KG4 是德州仪器（Texas Instruments）推出的一款高性能、低功耗、10位、25 MSPS（兆采样每秒）并行输出模数转换器（ADC）。其典型应用场景集中在对中等分辨率与高速度兼顾的信号采集系统中。 该器件常用于通信基础设施，如中频（IF）接收机、数字预失真（DPD）反馈路径及软件定义无线电（SDR）中的基带/中频数字化；亦适用于高速数据采集系统，如便携式测试设备、示波器前端、医疗超声成像的通道数据采集模块（需配合后续FPGA或DSP处理）；在工业领域，可用于高精度电机控制的位置/电流实时采样、激光测距系统的回波信号数字化，以及振动分析仪等嵌入式测量设备。 ADS826E/1KG4 采用+3.3 V单电源供电，支持CMOS/TTL兼容并行输出，具备低功耗（典型值仅120 mW）、小封装（TSSOP-28）和良好动态性能（SNR ≈ 59.5 dB，SFDR ≈ 72 dBc），适合空间与功耗敏感的中端高速应用。需注意：其为工业级温度范围（–40°C 至 +85°C），不适用于汽车或军工级严苛环境。实际应用中常搭配TI的高速运放（如THS4521）驱动输入，并通过FPGA（如Xilinx Artix系列）实现数据接收与处理。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC 10BIT 60MHZ ADC 28-SSOP |
| 产品分类 | 数据采集 - 模数转换器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

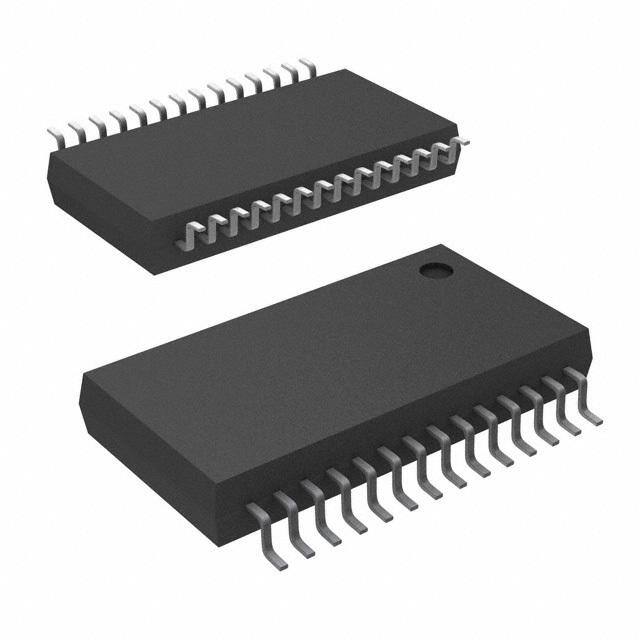

| 产品图片 |
|
| 产品型号 | ADS826E/1KG4 |
| PCN其它 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=13240 |
| 位数 | 10 |
| 供应商器件封装 | 28-SSOP |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=ADS826E/1KG4 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 数据接口 | 并联 |
| 标准包装 | 1,000 |
| 电压源 | 单电源 |
| 转换器数 | 1 |
| 输入数和类型 | 2 个单端，单极1 个差分，单极 |
| 采样率（每秒） | 60M |
