Datasheet下载- 型号： ADS7846IRGVR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADS7846IRGVR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADS7846IRGVR价格参考。Texas InstrumentsADS7846IRGVR封装/规格：未分类， 暂无。您可以下载ADS7846IRGVR参考资料、Datasheet数据手册功能说明书，资料中有ADS7846IRGVR 详细功能的应用电路图电压和使用方法及教程。
ADS7846IRGVR 是德州仪器（Texas Instruments）推出的一款高精度、低功耗、4线电阻式触摸屏控制器，采用16引脚VQFN封装。其主要应用场景包括： - 工业人机界面（HMI）：用于PLC操作面板、工业控制终端等，支持宽温工作（–40°C 至 +85°C），具备抗噪声能力强、采样稳定等特点，适合电磁干扰复杂的工厂环境。 - 便携式医疗设备：如手持式超声仪、血糖仪、便携监护仪等，得益于其低功耗（典型待机电流仅0.5 µA）、单电源供电（2.2 V–5.25 V）及内置参考电压与温度传感器，便于电池供电系统长期运行。 - 车载信息娱乐与中控面板：兼容汽车级可靠性要求（符合AEC-Q100 Grade 3），可集成于车载导航、空调控制等电阻屏人机交互模块，支持笔触/戴手套操作。 - 嵌入式手持终端：如PDA、条码扫描器、POS机等，支持SPI接口（兼容3线/4线模式）、自动节电模式和触摸压力检测（通过Z1/Z2测量），便于实现唤醒与低功耗管理。 - 教育与DIY开发平台：常见于基于ARM Cortex-M或RISC-V的开发板（如BeagleBone、STM32系列扩展模块），配合Linux/FreeRTOS驱动，用于教学演示及原型验证。 该芯片不适用于电容式触摸屏，专为4线模拟电阻屏设计，强调精度（12位ADC，±1 LSB INL）、快速转换（最高125 kSPS）及片上触摸检测逻辑，是传统工控与嵌入式触摸应用的经典选型。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TOUCH SCREEN CNTRLLR 16-VQFN |
| 产品分类 | 数据采集 - 触摸屏控制器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

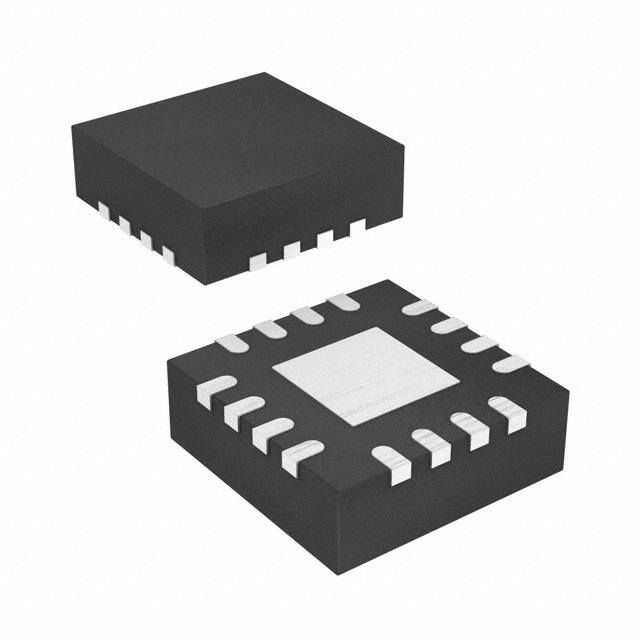

| 产品图片 |
|
| 产品型号 | ADS7846IRGVR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=13240 |
| 供应商器件封装 | 16-VQFN（4x4） |
| 其它名称 | ADS7846IRGVRG4 |
| 分辨率（位） | 12 b |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=ADS7846IRGVR |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-VQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 数据接口 | MICROWIRE™，QSPI™，串行，SPI™ |
| 数据速率/采样率（SPS，BPS） | 125k |
| 标准包装 | 2,500 |
| 电压-电源 | 2.2 V ~ 5.25 V |
| 电压基准 | 外部，内部 |
| 电流-电源 | 500µA |
| 类型 | 电阻 |
| 触摸面板接口 | 4 线 |
| 评估工具 | 可供 |
| 输入/按键数 | 1 TSC |
