Datasheet下载- 型号： ADM809MAKSZ-REEL
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADM809MAKSZ-REEL由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADM809MAKSZ-REEL价格参考。AnalogADM809MAKSZ-REEL封装/规格：未分类， 暂无。您可以下载ADM809MAKSZ-REEL参考资料、Datasheet数据手册功能说明书，资料中有ADM809MAKSZ-REEL 详细功能的应用电路图电压和使用方法及教程。
ADM809MAKSZ-REEL 是 Analog Devices（ADI）推出的低功耗、精密微处理器监控电路（PMIC - 监控器），属于经典的复位监控芯片。其典型应用场景包括： 1. 嵌入式系统电源管理：在微控制器（MCU）、DSP或FPGA系统中，实时监测VCC电源电压（阈值为3.08V ±1.5%），当电压跌落至阈值以下时，自动产生复位信号（/RESET低电平有效），确保系统上电或掉电时可靠复位，防止程序跑飞或数据错误。 2. 工业控制设备：适用于PLC、传感器节点、现场仪表等对可靠性要求高的环境，提供400ms最小复位脉冲宽度和±1.5%高精度阈值，保障宽温（–40°C 至 +125°C）和噪声环境下稳定运行。 3. 通信与网络设备：用于路由器、光模块、基站控制单元等，配合LDO或DC-DC电源，实现精准上电时序控制与异常掉电保护。 4. 医疗电子与汽车电子（AEC-Q100未认证，但部分客户用于非安全关键模块）：如便携式监护仪、车载信息终端的辅助电源监控环节（需结合系统级功能安全设计）。 该器件采用SOT-23-3小型封装，支持-REEL卷带包装，便于自动化贴片；无需外部元件，功耗仅12μA（典型值），适合电池供电或低功耗设计。注意：ADM809系列为单通道电压监控器，不支持看门狗或多路电压监测，如需更复杂功能需选用ADM108x或LTC系列。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC SUPERVISOR MPU 4.38V SC-70-3 |
| 产品分类 | PMIC - 监控器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

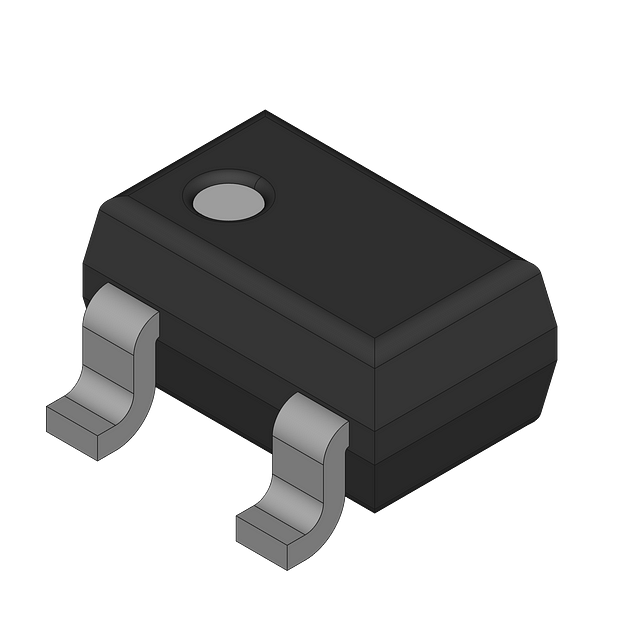

| 产品图片 |
|
| 产品型号 | ADM809MAKSZ-REEL |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SC-70-3 |
| 包装 | 带卷 （TR） |
| 受监控电压数 | 1 |
| 复位 | 低有效 |
| 复位超时 | 最小为 140 ms |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 10,000 |
| 电压-阈值 | 4.38V |
| 类型 | 简单复位/加电复位 |
| 输出 | 推挽式，图腾柱 |
