Datasheet下载- 型号： ADM207EAR
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADM207EAR由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADM207EAR价格参考。AnalogADM207EAR封装/规格：未分类， 暂无。您可以下载ADM207EAR参考资料、Datasheet数据手册功能说明书，资料中有ADM207EAR 详细功能的应用电路图电压和使用方法及教程。
ADM207EAR 是 Analog Devices Inc.（ADI）推出的一款多通道 RS-232 收发器，内置电荷泵，支持 ±10 V 电压输出，无需外部双电源即可实现标准 RS-232 电平转换。其典型应用场景包括： 1. 工业控制与自动化设备：用于PLC、HMI人机界面、数据采集模块等与上位机（如工控机、触摸屏）之间的串行通信，提供可靠、抗干扰的RS-232接口。 2. 嵌入式系统与微控制器外设扩展：配合MCU（如ARM、AVR、PIC）使用，将TTL/CMOS电平转换为RS-232电平，实现调试、固件升级或外设连接（如条码扫描器、串口打印机）。 3. 仪器仪表与测试设备：在示波器、万用表、信号发生器等便携式或台式仪器中，作为标准串口通信接口，满足SCPI指令传输及远程控制需求。 4. 医疗电子设备：用于监护仪、分析仪等需符合EMI/ESD要求的场景；ADM207EAR具备±15 kV ESD保护（IEC 61000-4-2），增强系统鲁棒性。 5. 通信终端与网关设备：在串口转以太网/无线网关中作为物理层接口，桥接传统RS-232设备与现代网络。 该器件集成5驱动器/3接收器（含自动断电功能），适合空间受限、低功耗应用；SOIC-24封装便于PCB布局。适用于需兼容传统串口、兼顾可靠性与简化电源设计的中低速（最高120 kbps）通信场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX RS232 5DVR/3REC 24SOIC |
| 产品分类 | 接口 - 驱动器，接收器，收发器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

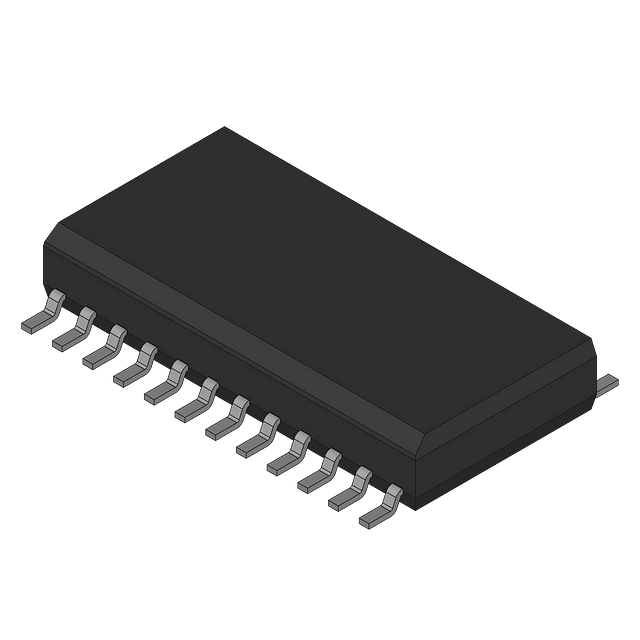

| 产品图片 |
|
| 产品型号 | ADM207EAR |
| PCN组件/产地 | |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 24-SOIC W |
| 包装 | 管件 |
| 协议 | RS232 |
| 双工 | 全 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 接收器滞后 | 650mV |
| 数据速率 | 230kbps |
| 标准包装 | 31 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 类型 | 收发器 |
| 驱动器/接收器数 | 5/3 |
