Datasheet下载- 型号： ADM202JRW-REEL
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADM202JRW-REEL由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADM202JRW-REEL价格参考。AnalogADM202JRW-REEL封装/规格：未分类， 暂无。您可以下载ADM202JRW-REEL参考资料、Datasheet数据手册功能说明书，资料中有ADM202JRW-REEL 详细功能的应用电路图电压和使用方法及教程。
ADM202JRW-REEL 是 Analog Devices Inc.（ADI）推出的双通道 RS-232 收发器，符合 EIA/TIA-232 标准，采用 SOIC-16 封装，带卷带包装（REEL），工业级工作温度范围（–40°C 至 +85°C），支持 ±15 kV ESD 人体模型保护。其典型应用场景包括： - 工业自动化设备：用于 PLC、HMI、数据采集模块等与上位机或串口仪表之间的可靠 RS-232 通信，抗干扰能力强，适应严苛电磁环境； - 医疗电子设备：如监护仪、便携式诊断设备中连接打印机、条码扫描器或PC，满足低功耗与高可靠性要求； - 测试与测量仪器：示波器、万用表、信号发生器等通过 RS-232 接口实现远程控制与数据传输； - 嵌入式系统与工控主板：为无原生 RS-232 的微控制器（如 ARM、PIC）提供电平转换与驱动能力，支持双路收发（T1OUT/R1IN + T2OUT/R2IN），节省PCB空间； - 通信网关与协议转换器：在 Modbus RTU 或 legacy 系统集成中，作为 RS-232 物理层接口桥接 MCU 与外部串行设备。 该器件无需±12 V电源，仅需单+5 V供电，并内置电荷泵升压电路，可生成满足 RS-232 规范的±7.5 V 驱动电平，简化电源设计。其“JRW”后缀表示符合 JEDEC 标准的工业级可靠性及无铅（Pb-free）、RoHS 合规封装，适用于对长期稳定性和环保要求较高的终端产品。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX RS-232 5V HI-SP 16SOIC |
| 产品分类 | 接口 - 驱动器，接收器，收发器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

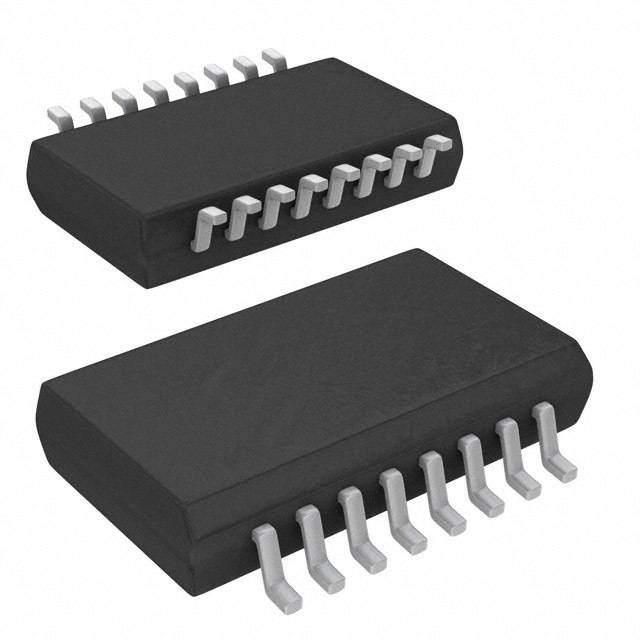

| 产品图片 |
|
| 产品型号 | ADM202JRW-REEL |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 16-SOIC W |
| 其它名称 | ADM202JRW-REELDKR |
| 包装 | Digi-Reel® |
| 协议 | RS232 |
| 双工 | 全 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 接收器滞后 | 400mV |
| 数据速率 | - |
| 标准包装 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 类型 | 收发器 |
| 驱动器/接收器数 | 2/2 |
