Datasheet下载- 型号： ADG221KPZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADG221KPZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADG221KPZ价格参考。AnalogADG221KPZ封装/规格：未分类， 暂无。您可以下载ADG221KPZ参考资料、Datasheet数据手册功能说明书，资料中有ADG221KPZ 详细功能的应用电路图电压和使用方法及教程。
ADG221KPZ是Analog Devices Inc.（ADI）推出的双通道、单刀双掷（SPDT）CMOS模拟开关，采用16引脚PDIP封装（含内部静电放电保护二极管）。其典型应用场景包括： - 精密数据采集系统：在多传感器信号切换中用作通道选择器，支持±15 V双电源供电，可处理宽幅模拟信号（如工业4–20 mA、热电偶或应变片输出），导通电阻低（典型值45 Ω）、通道间匹配性好，保障测量精度。 - 自动测试设备（ATE）：用于继电器替代方案，实现高速（tON/tOFF ≈ 150/100 ns）、低电荷注入（≤10 pC）的信号路由，减少测试误差与瞬态干扰。 - 音频/视频信号切换：适用于专业音视频设备中的模拟音源或CV/RGB信号路径切换，具备低失真、高关断隔离度（>70 dB @ 100 kHz），抑制串扰。 - 医疗电子设备：在便携式监护仪或生物电测量前端中，安全切换ECG、EEG等微弱生理信号，其低泄漏电流（<1 nA @ 25°C）和高通道隔离特性有助于维持信号完整性与系统安全性。 - 工业过程控制接口：集成于PLC模拟量I/O模块，配合ADC/DAC实现多路模拟量输入/输出的灵活配置，耐受工业级温度范围（–40°C 至 +85°C）。 需注意：该器件为非闩锁型CMOS开关，使用时须确保输入电压不超过VDD/VSS范围，且建议添加外部ESD防护及电源去耦以提升系统鲁棒性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC SWITCH QUAD SPST 20PLCC |
| 产品分类 | 接口 - 模拟开关，多路复用器，多路分解器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

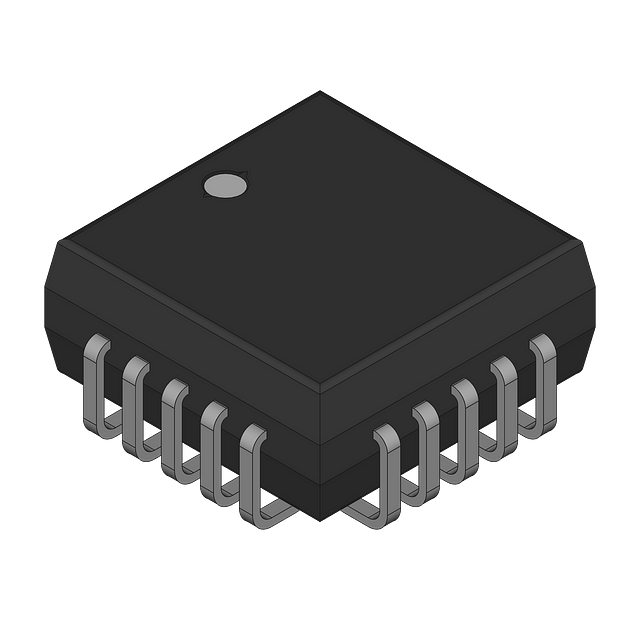

| 产品图片 |
|
| 产品型号 | ADG221KPZ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LC²MOS |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16845 |
| 供应商器件封装 | 20-PLCC（9x9） |
| 功能 | 开关 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 导通电阻 | 90 欧姆 |
| 封装/外壳 | 20-LCC（J 形引线） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 49 |
| 电压-电源，单/双 (±) | ±15V |
| 电压源 | 双电源 |
| 电流-电源 | 600µA |
| 电路 | 4 x SPST - NC |
