Datasheet下载- 型号： ADD8505WRUZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADD8505WRUZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADD8505WRUZ价格参考。AnalogADD8505WRUZ封装/规格：未分类， 暂无。您可以下载ADD8505WRUZ参考资料、Datasheet数据手册功能说明书，资料中有ADD8505WRUZ 详细功能的应用电路图电压和使用方法及教程。
ADD8505WRUZ 是 Analog Devices Inc.（ADI）推出的高性能、低功耗、单通道视频放大器，采用16引脚TSSOP封装（W后缀表示宽体），内置3通道可编程增益缓冲器与3通道75Ω视频线路驱动器，专为标清/高清模拟视频信号调理优化。 其典型应用场景包括： - 安防监控系统：用于DVR/NVR前端，对CVBS（复合视频）、S-Video或YPbPr分量视频信号进行重建、缓冲与驱动，确保长线缆传输后仍保持高图像清晰度与低时延； - 车载显示系统：在倒车影像、环视系统中驱动后视摄像头模拟视频信号至显示屏，具备宽温工作范围（–40°C 至 +85°C）及强抗EMI能力； - 工业HMI与医疗显示设备：支持RGB或YUV模拟视频接口，提供轨到轨输出与快速建立时间（<25 ns），满足实时图像显示对稳定性和响应速度的要求； - 视频分配与切换设备：作为缓冲/驱动级，提升信号驱动能力（可驱动双75Ω负载），降低多路分发导致的阻抗失配与反射； - 老旧视频设备升级模块：替代传统分立方案，集成ESD保护（±2kV HBM）、关断模式（降低待机功耗）及灵活增益配置（0.5×、1×、2×），简化PCB设计并提升可靠性。 该器件不适用于数字视频（如HDMI、LVDS）或射频应用，主要面向需要高保真、低噪声、低功耗模拟视频链路的嵌入式系统。
| 参数 | 数值 |
| -3db带宽 | - |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GAMMA BUFFER 5CHAN 20-TSSOPLCD Gamma缓冲器 5CH Muxed Input Line Inversion LCD |
| 产品分类 | 线性 - 放大器 - 视频放大器和频缓冲器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

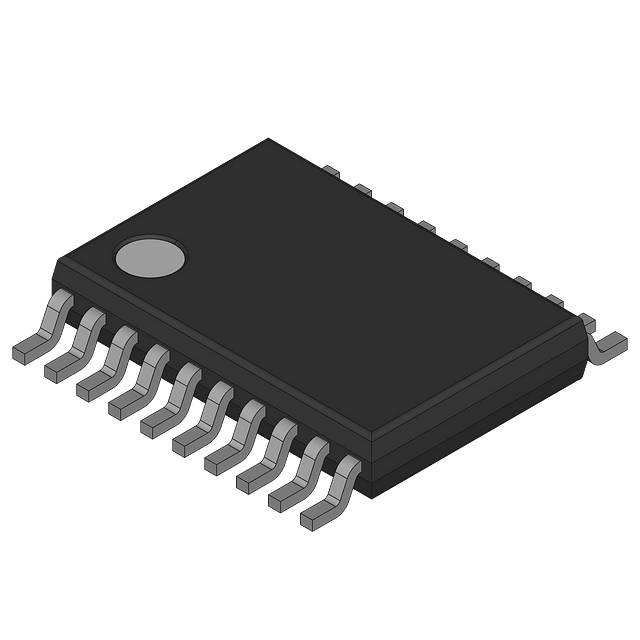

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 放大器 IC,LCD Gamma缓冲器,Analog Devices ADD8505WRUZ- |
| 数据手册 | |
| 产品型号 | ADD8505WRUZ |
| 产品种类 | LCD Gamma缓冲器 |
| 供应商器件封装 | 20-TSSOP |
| 包装 | 管件 |
| 压摆率 | 7 V/µs |
| 商标 | Analog Devices |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-20 |
| 工厂包装数量 | 75 |
| 应用 | TFT-LCD 面板：伽玛缓冲器 |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 75 |
| 电压-电源，单/双 (±) | 3.3 V ~ 6.5 V |
| 电流-电源 | 3mA |
| 电流-输出/通道 | 380mA |
| 电源电压-最大 | 6.5 V |
| 电源电压-最小 | 3.3 V |
| 电源电流 | 4.4 mA |
| 电路数 | 5 |
| 系列 | ADD8505 |
| 转换速度 | 7 V/us |
| 输入电压范围—最大 | 7 V |
| 输出类型 | 满摆幅 |
| 通道数量 | 5 Channel |
