产品简介:
ICGOO电子元器件商城为您提供AD9704-DPG2-EBZ由Analog设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 AD9704-DPG2-EBZ价格参考。AnalogAD9704-DPG2-EBZ封装/规格:未分类, 暂无。您可以下载AD9704-DPG2-EBZ参考资料、Datasheet数据手册功能说明书,资料中有AD9704-DPG2-EBZ 详细功能的应用电路图电压和使用方法及教程。

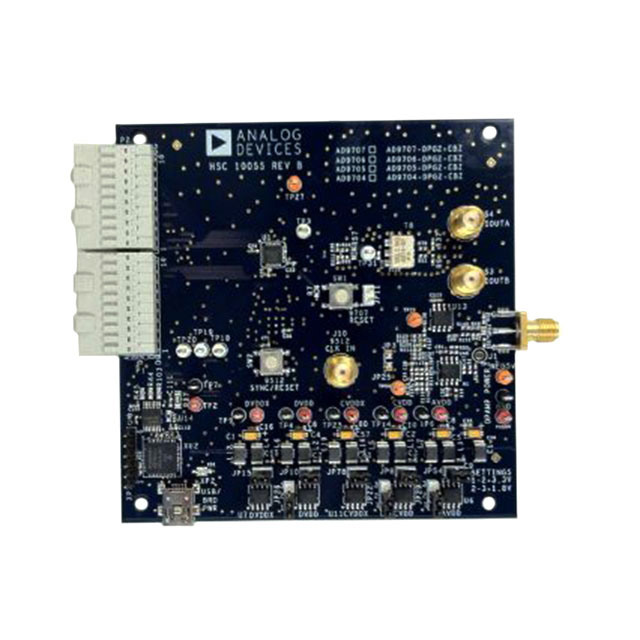

AD9704-DPG2-EBZ是Analog Devices Inc.(ADI)推出的专用于AD9704 8位、125 MSPS高速数模转换器(DAC)的评估板。其主要应用场景包括: 1. 高速波形生成与信号源验证:适用于通信系统开发中生成基带或中频测试信号(如QPSK、OFDM波形),验证接收链路性能。 2. 宽带通信原型设计:支持软件定义无线电(SDR)、LTE/WiFi物理层原型开发,配合FPGA(如Xilinx Spartan-6)通过并行LVCMOS接口实现高速数据流加载。 3. DAC性能评估:可全面测试AD9704的关键指标,如SFDR(无杂散动态范围)、SNR(信噪比)、ENOB(有效位数)、输出建立时间及差分非线性(DNL),支持时域/频域分析(需搭配示波器、频谱仪)。 4. 教学与研发实验平台:高校及实验室用于数字信号处理(DSP)课程实践,直观演示DAC采样率、重建滤波、频谱泄漏等核心概念。 5. 系统级接口调试:提供标准FMC-LPC连接器,便于与ADI的Blackfin®或Xilinx FPGA载卡集成,加速数据转换子系统联调。 该评估板含片上基准电压、低噪声电源管理及优化布局的50Ω RF输出路径,支持直流耦合至500 MHz带宽,简化高频应用调试。不适用于高精度(>12位)或超低功耗场景。
| 参数 | 数值 |
| 产品目录 | 编程器,开发系统 |
| DAC数 | 1 |
| DAC类型 | 电流 |
| 描述 | BOARD EVAL FOR AD9704 |
| 产品分类 | 评估板 - 数模转换器 (DAC) |
| 品牌 | Analog Devices Inc |
| 数据手册 | 点击此处下载产品Datasheet点击此处下载产品Datasheetftp://ftp.analog.com/pub/HSSP_SW/HSCDAC/Documents/AD9707/AD9707-DPG2-EBZ%20RevB%20Gerber%20Files.zip点击此处下载产品Datasheet |
| 产品图片 | |
| 产品型号 | AD9704-DPG2-EBZ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TxDAC® |
| 位数 | 8 |
| 使用的IC/零件 | AD9704 |
| 工作温度 | -40°C ~ 85°C |
| 建立时间 | 11ns |
| 所含物品 | 板,线缆 |
| 数据接口 | 串行 |
| 标准包装 | 1 |
| 采样率(每秒) | 175M |
