Datasheet下载- 型号： AD7870BQ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD7870BQ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD7870BQ价格参考。AnalogAD7870BQ封装/规格：未分类， 暂无。您可以下载AD7870BQ参考资料、Datasheet数据手册功能说明书，资料中有AD7870BQ 详细功能的应用电路图电压和使用方法及教程。
AD7870BQ是Analog Devices Inc.（ADI）推出的一款12位逐次逼近型（SAR）模数转换器（ADC），采用双列直插陶瓷封装（CERDIP），具有±5 V模拟输入范围、内置采样保持放大器和基准电压源，典型转换时间为15 μs，功耗低（约150 mW），支持单+5 V或±5 V供电。 其主要应用场景包括： - 工业过程控制：用于传感器信号（如温度、压力、流量变送器输出的±5 V或0–5 V电压）的高精度数字化采集，适配PLC、DCS前端模块； - 精密数据采集系统：在便携式测试仪器、自动测试设备（ATE）中，配合多路复用器实现多通道中速采集（最高约67 kSPS）； - 医疗电子设备：如早期心电图（ECG）、生物电位监测设备中，对低噪声、高线性度（INL ±0.5 LSB）的模拟信号进行可靠转换； - 航空航天与军用嵌入式系统：得益于其CERDIP封装的宽温工作范围（–40°C 至 +85°C）及抗辐射/高可靠性设计，适用于机载数据记录、飞行控制系统中的关键参数监控。 需注意：AD7870BQ为较早期型号（已停产），现多被AD79xx系列等更高性能、更低功耗的SAR ADC替代，但在部分维护升级或高可靠性存量系统中仍有应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC ADC 12BIT SAMPLING 3V 24-CDIP模数转换器 - ADC 12-Bit 100kHz Sampling |
| 产品分类 | 数据采集 - 模数转换器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

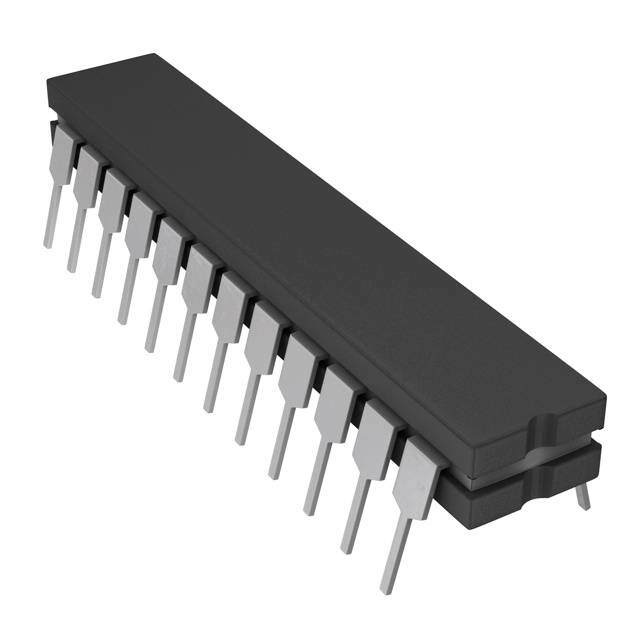

| 产品图片 |
|
| rohs | 否不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 数据转换器IC,模数转换器 - ADC,Analog Devices AD7870BQ- |
| 数据手册 | |
| 产品型号 | AD7870BQ |
| PCN设计/规格 | |
| 产品种类 | 模数转换器 - ADC |
| 位数 | 12 |
| 供应商器件封装 | 24-CDIP |
| 信噪比 | 72 dB |
| 分辨率 | 12 bit |
| 包装 | 管件 |
| 商标 | Analog Devices |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 24-CDIP（0.300"，7.62mm） |
| 封装/箱体 | CDIP-24 |
| 工作温度 | -25°C ~ 85°C |
| 工作电源电压 | 5 V |
| 工厂包装数量 | 15 |
| 接口类型 | Parallel, Serial (2-Wire) |
| 数据接口 | 串行，并联 |
| 最大功率耗散 | 60 mW |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 25 C |
| 标准包装 | 1 |
| 电压参考 | Internal |
| 电压源 | 双 ± |
| 系列 | AD7870 |
| 结构 | SAR |
| 转换器数 | 1 |
| 转换器数量 | 1 |
| 转换速率 | 100 kS/s |
| 输入数和类型 | 1 个单端，双极 |
| 输入类型 | Single-Ended |
| 通道数量 | 1 Channel |
| 采样率（每秒） | 100k |
