Datasheet下载- 型号： AD7834AN
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD7834AN由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD7834AN价格参考。AnalogAD7834AN封装/规格：未分类， 暂无。您可以下载AD7834AN参考资料、Datasheet数据手册功能说明书，资料中有AD7834AN 详细功能的应用电路图电压和使用方法及教程。
AD7834AN是Analog Devices Inc.（ADI）推出的14位并行输入、电压输出型数模转换器（DAC），采用28引脚DIP封装，具有±0.5 LSB积分非线性（INL）、低功耗（典型值15 mW）和快速建立时间（≤1 μs至±1/2 LSB）。其典型应用场景包括： 1. 高精度波形生成：适用于函数发生器、任意波形发生器（AWG）中生成低失真正弦、三角等精密模拟信号； 2. 自动测试设备（ATE）：用于校准与激励源模块，提供稳定、可编程的参考电压或测试激励信号； 3. 工业过程控制：作为PLC或DCS系统的模拟量输出通道，控制执行器（如阀门定位器、变频器设定点）； 4. 仪器仪表前端：在数字万用表、示波器校准电路、精密电源的编程电压输出环节中实现高分辨率设定； 5. 医疗电子设备：用于超声成像系统中的波束成形偏置控制、生命体征模拟器的生理信号合成等对单调性和稳定性要求严格的场合。 该器件内置输出缓冲放大器，支持单极性（0–5 V或0–10 V）输出，无需外部运放即可直接驱动阻性负载，简化了系统设计。其CMOS工艺与兼容TTL/CMOS的并行接口便于与微控制器或FPGA直接连接，适合中速、高精度闭环控制系统及实验室级设备。需注意其DIP封装适用于原型开发或小批量应用，量产中常被更小型封装型号替代。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 14BIT QUAD SRL 28-DIP |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

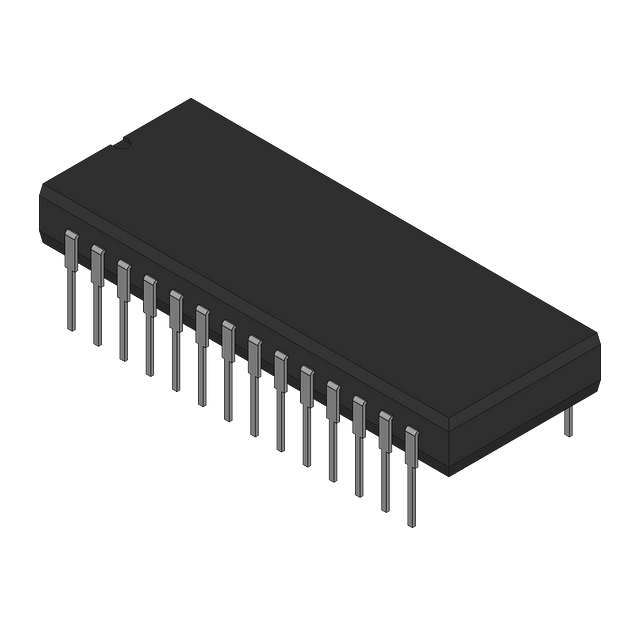

| 产品图片 |
|
| 产品型号 | AD7834AN |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 位数 | 14 |
| 供应商器件封装 | 28-PDIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 28-DIP（0.600"，15.24mm） |
| 工作温度 | -40°C ~ 85°C |
| 建立时间 | 10µs |
| 数据接口 | 串行 |
| 标准包装 | 13 |
| 电压源 | 模拟和数字，双 ± |
| 转换器数 | 4 |
| 输出数和类型 | 4 电压，单极4 电压，双极 |
| 采样率（每秒） | 100k |
