Datasheet下载- 型号： AD7542KR
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD7542KR由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD7542KR价格参考。AnalogAD7542KR封装/规格：未分类， 暂无。您可以下载AD7542KR参考资料、Datasheet数据手册功能说明书，资料中有AD7542KR 详细功能的应用电路图电压和使用方法及教程。
AD7542KR是Analog Devices Inc.（ADI）推出的一款12位并行输入、电流输出型数模转换器（DAC），采用双极性工艺，具有高精度、低功耗和良好温度稳定性。其典型应用场景包括： - 工业过程控制：用于PLC模拟量输出模块，将控制器数字信号精准转换为4–20 mA或0–10 V标准工业电流/电压信号（需外接运算放大器和I/V转换电路）； - 自动测试设备（ATE）：作为精密波形发生与校准源，生成高线性度基准电压或可编程偏置信号，满足中速（建立时间约1 µs）、中精度测试需求； - 仪器仪表：应用于数字万用表、示波器的校准电路、可编程增益放大器（PGA）的增益控制端口，提供稳定DAC参考； - 军事与航空航天：凭借其宽温范围（–55°C 至 +125°C）及高可靠性封装（陶瓷DIP），适用于严苛环境下的传感器激励、伺服系统指令生成等任务； - 医疗电子：在生命体征监测设备（如输液泵、呼吸机）中用于精确控制模拟执行单元（如压电驱动、热敏元件偏置）。 需注意：AD7542KR为电流输出型，实际应用中需配合外部运放（如OP27）构成I/V转换电路；其单电源（+15 V）或双电源（±15 V）供电方式支持灵活系统集成。该器件已停产，多用于维护升级或对成熟可靠方案有强需求的领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 12BIT MULT CMOS 16-SOIC |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

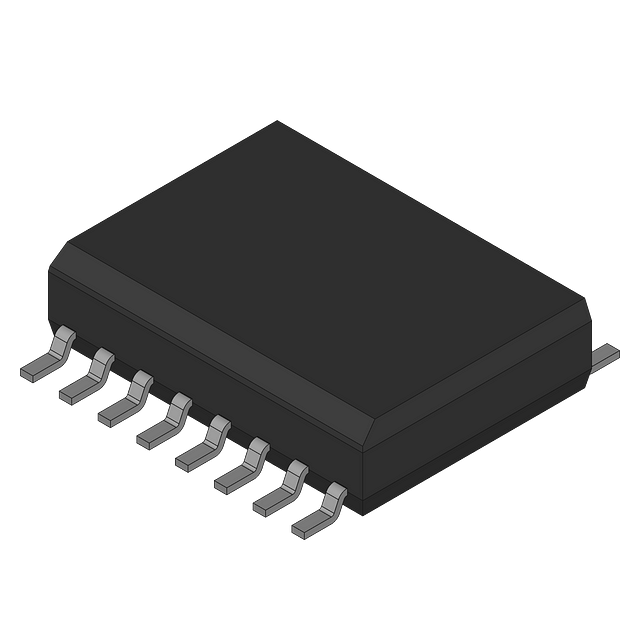

| 产品图片 |
|
| 产品型号 | AD7542KR |
| PCN过时产品 | |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 位数 | 12 |
| 供应商器件封装 | 16-SOIC W |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 建立时间 | 2µs |
| 数据接口 | 并联 |
| 标准包装 | 1 |
| 电压源 | 单电源 |
| 转换器数 | 1 |
| 输出数和类型 | 2 电流，单极2 电流，双极 |
| 采样率（每秒） | * |
