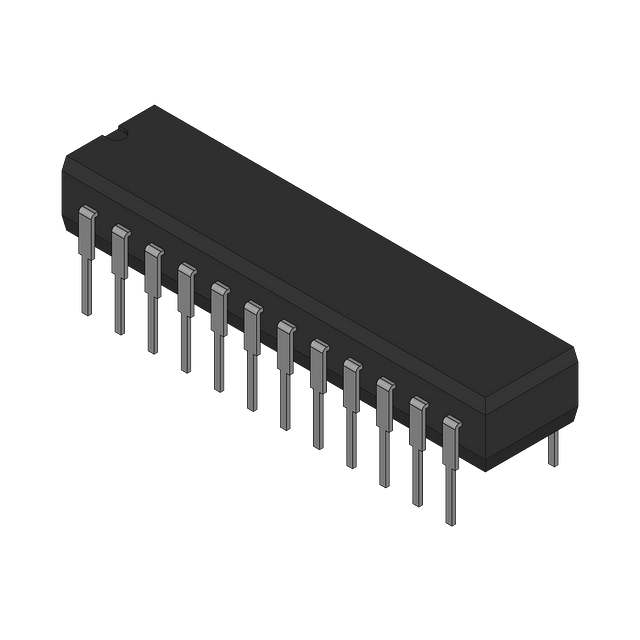

图片仅供参考
详细数据请看参考数据手册
- 型号： AD7538JN
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD7538JN由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD7538JN价格参考。AnalogAD7538JN封装/规格：未分类， 暂无。您可以下载AD7538JN参考资料、Datasheet数据手册功能说明书，资料中有AD7538JN 详细功能的应用电路图电压和使用方法及教程。
AD7538JN是Analog Devices Inc.（ADI）推出的14位并行输入、电流输出型数模转换器（DAC），采用DIP-24封装，具有高精度、低功耗和良好温度稳定性（±1 LSB积分非线性，±0.5 LSB微分非线性）。其典型应用场景包括： 1. 工业过程控制：用于PLC模拟量输出模块，精确生成4–20 mA或0–10 V标准信号，驱动执行器（如阀门定位器、变频器）； 2. 自动测试设备（ATE）：作为精密波形发生器或校准源，生成高分辨率基准电压/电流，用于ADC/DAC器件的动态参数测试； 3. 仪器仪表：在数字万用表、示波器垂直增益控制、函数发生器中实现高精度幅度调节与偏置设置； 4. 医疗电子：用于超声成像系统中的波束成形控制、生命体征监测设备的模拟激励信号生成（需配合运放及I/V转换电路）； 5. 航空航天与军用系统：在高可靠性要求的嵌入式系统中，提供抗干扰能力强的模拟输出（支持宽温范围-55℃~+125℃，符合MIL-STD-883标准）。 注：AD7538JN为电流输出型，需外接精密运放构成I/V转换电路以获得电压输出；其单电源（+5V至+15V）或双电源供电特性便于集成于多种系统。该型号已停产，现多用于存量设备维护或对老平台兼容性有要求的场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 14BIT W/BUFF 24-DIP |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | AD7538JN |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 位数 | 14 |
| 供应商器件封装 | 24-PDIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 24-DIP（0.300"，7.62mm） |
| 工作温度 | 0°C ~ 70°C |
| 建立时间 | 1.5µs |
| 数据接口 | 并联 |
| 标准包装 | 15 |
| 电压源 | 单电源 |
| 转换器数 | 1 |
| 输出数和类型 | 1 电流，单极1 电流，双极 |
| 采样率（每秒） | 667k |
