Datasheet下载- 型号： AD5335BRUZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD5335BRUZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD5335BRUZ价格参考。AnalogAD5335BRUZ封装/规格：未分类， 暂无。您可以下载AD5335BRUZ参考资料、Datasheet数据手册功能说明书，资料中有AD5335BRUZ 详细功能的应用电路图电压和使用方法及教程。
AD5335BRUZ是Analog Devices Inc.（ADI）推出的12位、四通道、电压输出型数模转换器（DAC），采用20引脚TSSOP封装，具有轨到轨输出、低功耗（典型值1.2 mW）、上电复位至零电平、内置精密基准（2.5 V）及SPI™兼容串行接口等特点。 其典型应用场景包括： - 工业过程控制：用于PLC模拟量输出模块，精确生成4–20 mA电流环（配合外部V-I转换电路）或0–5 V/0–10 V控制电压，驱动阀门、变频器或执行器； - 自动测试设备（ATE）：为多路被测器件提供高精度、同步可编程的直流偏置电压或校准参考电平； - 医疗仪器：在患者监护设备（如ECG/EEG信号发生模块）、便携式超声波系统中生成可控激励波形或增益调节电压； - 通信系统：用于基站射频前端的功率放大器偏置控制、可调滤波器调谐电压或光模块激光器偏置电流设定； - 传感器校准与补偿：为温度、压力等传感器提供动态零点/满度校准电压，提升系统精度； - 嵌入式控制系统：在微控制器资源受限场景下，以单芯片实现多路独立模拟输出，简化BOM并提高可靠性。 该器件支持断电模式（待机电流＜1 μA），适用于电池供电设备；SPI接口支持菊花链连接，便于多DAC系统扩展。其高集成度、稳定性和工业级温度范围（–40°C 至 +105°C）使其广泛适配于对精度、可靠性和空间敏感的中高端工业与仪器仪表应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DAC 10BIT QUAD VOUT 24TSSOP数模转换器- DAC IC 10-BIT QUAD BYTE |
| 产品分类 | 数据采集 - 数模转换器集成电路 - IC |
| 品牌 | Analog Devices Inc |
| 产品手册 | |

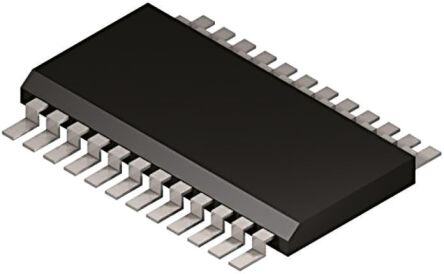

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 数据转换器IC,数模转换器- DAC,Analog Devices AD5335BRUZ- |
| 数据手册 | |
| 产品型号 | AD5335BRUZ |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 产品种类 | 数模转换器- DAC |
| 位数 | 10 |
| 供应商器件封装 | 24-TSSOP |
| 分辨率 | 10 bit |
| 包装 | 管件 |
| 商标 | Analog Devices |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 24-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-24 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 62 |
| 建立时间 | 7µs |
| 接口类型 | Parallel |
| 数据接口 | 并联 |
| 最大功率耗散 | 4.5 mW |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 62 |
| 电压参考 | External |
| 电压源 | 单电源 |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2.5 V |
| 积分非线性 | +/- 4 LSB |
| 稳定时间 | 7 us |
| 系列 | AD5335 |
| 结构 | Resistor String |
| 转换器数 | 4 |
| 转换器数量 | 4 |
| 输出数和类型 | 4 电压，单极4 电压，双极 |
| 输出类型 | Voltage |
| 采样比 | 143 kSPs |
| 采样率（每秒） | - |
