Datasheet下载- 型号： ACPL-W302-000E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-W302-000E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-W302-000E价格参考。Avago TechnologiesACPL-W302-000E封装/规格：未分类， 暂无。您可以下载ACPL-W302-000E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-W302-000E 详细功能的应用电路图电压和使用方法及教程。
ACPL-W302-000E 是 Broadcom Limited（现属安华高 Avago，后整合入 Broadcom）推出的高性能光耦隔离型栅极驱动器。其核心应用场景聚焦于需要电气隔离与可靠功率开关控制的中高功率电力电子系统。 典型应用包括： ✅ 工业变频器与伺服驱动器：驱动IGBT或MOSFET，实现电机调速控制，利用其3.75 kVrms隔离耐压和高共模瞬态抗扰度（CMTI > 15 kV/μs），有效抑制高压噪声干扰，保障控制侧安全； ✅ 开关电源（如通信电源、服务器PSU）：用于LLC谐振、相移全桥等拓扑的高端/低端驱动，提供精确时序控制与快速传输延迟（典型150 ns），提升效率与稳定性； ✅ 新能源设备：光伏逆变器、储能系统中的DC-AC转换级，隔离驱动SiC/GaN或传统IGBT模块，满足UL/IEC/EN安全认证要求； ✅ 工业PLC与电机保护装置：作为隔离接口，将MCU/PWM信号安全传递至功率级，防止地环路干扰及故障电压窜入控制电路。 该器件采用SO-6窄体封装，集成LED驱动与高速CMOS输出，支持单通道、反相逻辑输出，无需外部缓冲器，简化设计。适用于工作温度–40°C 至 +105°C的严苛工业环境。 （字数：298）
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER IGBT 0.4A 6-SOIC逻辑输出光电耦合器 0.4A IGBT Gate Drive |
| 产品分类 | 光隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | http://www.avagotech.com/pages/en/optocouplers_plastic/plastic_integrated_gate_drive_optocoupler/acpl-w302-000e/ |

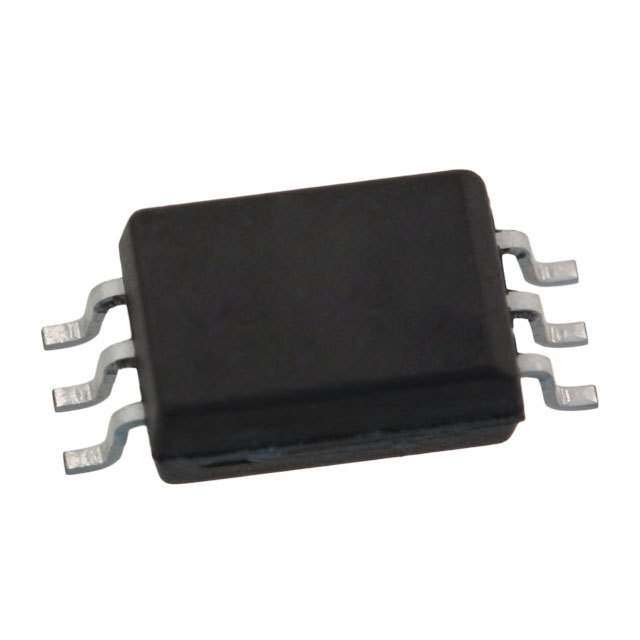

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-W302-000E- |
| 数据手册 | http://www.avagotech.com/docs/AV02-0157EN |
| 产品型号 | ACPL-W302-000E |
| PCN封装 | |
| PCN组件/产地 | |
| 上升/下降时间（典型值） | 50ns， 50ns |
| 上升时间 | 50 ns |
| 下降时间 | 50 ns |
| 产品种类 | 逻辑输出光电耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 700ns， 700ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 10kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SO-6 Stretched |
| 工作温度 | -40°C ~ 100°C |
| 工厂包装数量 | 100 |
| 技术 | 光学耦合 |
| 最大传播延迟时间 | 700 ns |
| 最大功率耗散 | 250 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.8 V |
| 最大正向二极管电流 | 12 mA |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | 1.2 V |
| 标准包装 | 100 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 10 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 400mA |
| 电流-输出高，低 | 200mA， 200mA |
| 绝缘电压 | 3750 Vrms |
| 脉宽失真（最大） | - |
| 认可 | CSA, UR |
| 输出类型 | Open Collector |
| 通道数 | 1 |
