Datasheet下载- 型号： ACPL-P456-000E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-P456-000E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-P456-000E价格参考。Avago TechnologiesACPL-P456-000E封装/规格：未分类， 暂无。您可以下载ACPL-P456-000E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-P456-000E 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER IPM GATE DRV 6-SOIC逻辑输出光电耦合器 1MBd 3750Vrms |
| 产品分类 | 光隔离器 - 逻辑输出集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | http://www.avagotech.com/docs/AV02-1306EN |

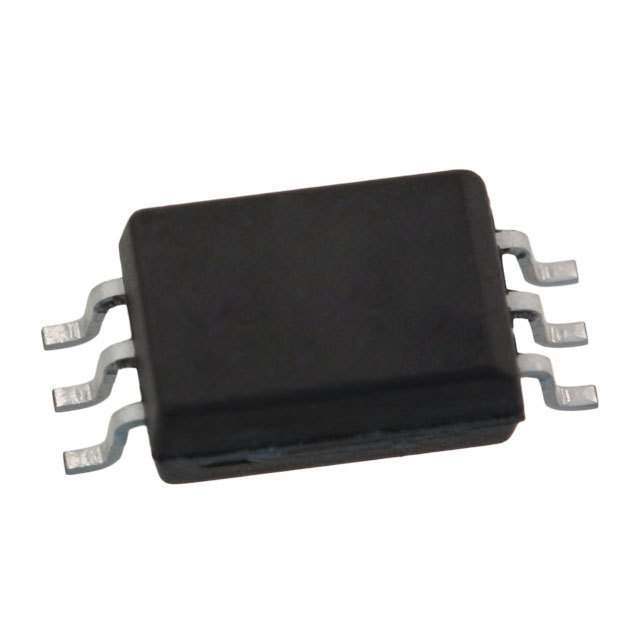

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-P456-000E- |
| 数据手册 | http://www.avagotech.com/docs/AV02-1306EN |
| 产品型号 | ACPL-P456-000E |
| PCN封装 | |
| PCN组件/产地 | |
| 上升/下降时间（典型值） | - |
| 产品种类 | 逻辑输出光电耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 550ns， 400ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SOIC（0.268"，6.80mm 宽） |
| 封装/箱体 | SO-6 Stretched |
| 工作温度 | -40°C ~ 100°C |
| 工厂包装数量 | 100 |
| 数据速率 | - |
| 最大传播延迟时间 | 550 ns |
| 最大功率耗散 | 145 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.8 V |
| 最大正向二极管电流 | 20 mA |
| 最大连续输出电流 | 15 mA |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | - 5 V |
| 标准包装 | 100 |
| 正向电流 | 10 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 30 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 15mA |
| 电流传递比 | 90 % |
| 绝缘电压 | 3750 Vrms |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | Open Collector |
| 通道数 | 1 |
| 逻辑门类型 | Power Module and Gate Drive Interface Optocouplers |
