Datasheet下载- 型号： ACPL-M61T-560E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-M61T-560E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-M61T-560E价格参考。Avago TechnologiesACPL-M61T-560E封装/规格：未分类， 暂无。您可以下载ACPL-M61T-560E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-M61T-560E 详细功能的应用电路图电压和使用方法及教程。
ACPL-M61T-560E 是 Broadcom Limited（原 Avago）推出的高速光隔离器，内置逻辑输出（集成施密特触发器与推挽输出），具有 10 MBd 数据速率、3.75 kVrms 隔离耐压、CMR（共模瞬态抑制）达 15 kV/μs，工作温度范围宽（–40°C 至 +105°C），符合 AEC-Q100（Grade 2）汽车级可靠性标准。 其典型应用场景包括： 1. 工业自动化：用于 PLC（可编程逻辑控制器）、运动控制器及伺服驱动器中，隔离微控制器与高压功率电路（如IGBT/MOSFET栅极驱动信号），防止噪声干扰与地电位差导致的误动作； 2. 新能源系统：在光伏逆变器、储能BMS和车载充电机（OBC）中，实现MCU与隔离式ADC、数字电源管理IC之间的安全、抗扰通信； 3. 汽车电子：满足功能安全要求（ISO 26262 ASIL-B兼容设计），用于电动转向（EPS）、电池管理系统（BMS）的高压采样隔离、故障信号反馈等关键信号通道； 4. 医疗设备：在需患者隔离的监护仪或诊断设备中，保障低压控制侧与高压/高噪声模块（如X射线发生器接口）间的电气隔离与信号完整性。 该器件无需外部上拉电阻，支持3.3 V/5 V双电源供电，简化PCB设计，适用于对可靠性、速度与隔离安全性要求严苛的实时控制系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | ISOLATOR |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-0597EN |
| 产品图片 | |

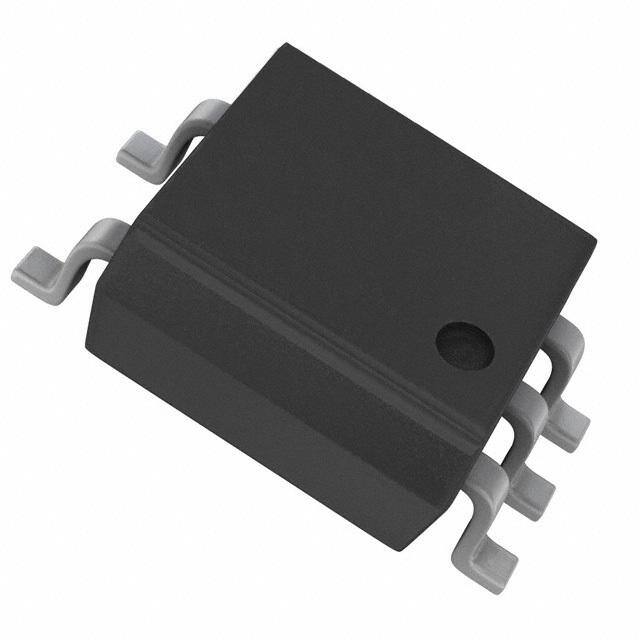

| 产品型号 | ACPL-M61T-560E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | R²Coupler™ |
| 上升/下降时间（典型值） | 24ns， 10ns |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 5-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 125°C |
| 数据速率 | 10MBd |
| 标准包装 | 1,500 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 50mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 通道数 | 1 |
