Datasheet下载- 型号： ACPL-312T-500E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-312T-500E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-312T-500E价格参考。Avago TechnologiesACPL-312T-500E封装/规格：未分类， 暂无。您可以下载ACPL-312T-500E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-312T-500E 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER IGBT 2.5A 8-SMD GW逻辑输出光电耦合器 Gate Drive Opto |
| 产品分类 | 光隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | |

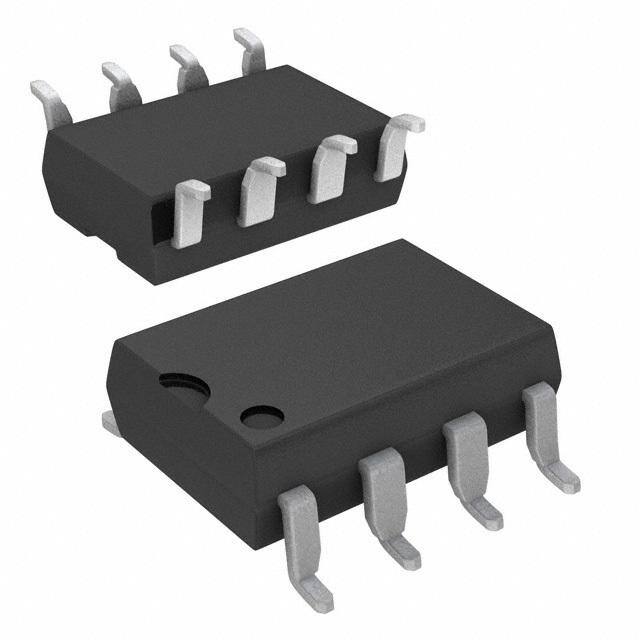

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-312T-500ER²Coupler™ |
| 数据手册 | http://www.avagotech.com/docs/AV02-1279EN |
| 产品型号 | ACPL-312T-500E |
| 上升/下降时间（典型值） | 100ns， 100ns |
| 上升时间 | 500 ns |
| 下降时间 | 500 ns |
| 产品种类 | Optocouplers |
| 传播延迟tpLH/tpHL（最大值） | 500ns， 500ns |
| 供应商器件封装 | 8-DIP 鸥翼型 |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 带卷 （TR） |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 封装/箱体 | DIP-8 Gull Wing |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 1000 |
| 技术 | 光学耦合 |
| 最大功率耗散 | 400 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 125 C |
| 最大正向二极管电压 | 1.95 V |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | 1.2 V |
| 标准包装 | 1,000 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 15 V ~ 30 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 2.5A |
| 电流-输出高，低 | 2A， 2A |
| 脉宽失真（最大） | 300ns |
| 认可 | CSA， IEC/EN/DIN， UR |
| 通道数 | 1 |
