Datasheet下载- 型号： AC0402FR-071R8L
- 制造商： YAGEO AMERICA CORPORATION
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AC0402FR-071R8L由YAGEO AMERICA CORPORATION设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AC0402FR-071R8L价格参考。YAGEO AMERICA CORPORATIONAC0402FR-071R8L封装/规格：未分类， 暂无。您可以下载AC0402FR-071R8L参考资料、Datasheet数据手册功能说明书，资料中有AC0402FR-071R8L 详细功能的应用电路图电压和使用方法及教程。

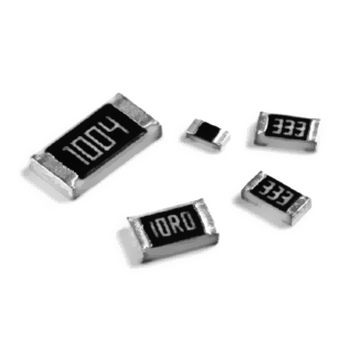

Yageo（国巨）AC0402FR-071R8L是一款0402封装（1.0mm × 0.5mm）、阻值为1.8Ω、精度±1%（F）、功率额定值1/16W（62.5mW）、厚膜工艺的表面贴装片式电阻器。其低阻值、小尺寸和高可靠性使其广泛应用于对电流检测、信号调理及电源管理有需求的紧凑型电子设备中。 典型应用场景包括： ✅ 电流检测电路：常用于开关电源（DC-DC转换器）、LED驱动或电池管理系统（BMS）中，作为采样电阻，配合运放或电流监控IC实现毫安至安培级电流实时监测； ✅ 上拉/下拉与端接电阻：在高速数字接口（如I²C、SPI、USB信号线）中提供稳定偏置或阻抗匹配，抑制噪声与反射； ✅ 电源反馈网络：在电压调节器（如LDO、PWM控制器）的分压反馈回路中，辅助精确设定输出电压（需注意低阻值下功耗与温漂影响）； ✅ 便携式电子设备：智能手机、TWS耳机、可穿戴设备等空间受限产品中，用于传感器接口、充电管理或LED背光限流等低功耗场景。 需注意：该电阻额定功率较小（62.5mW），实际应用中须确保功耗（I²R）远低于额定值，并考虑PCB散热条件；1.8Ω阻值易受焊点电阻影响，建议采用优化焊接工艺及四线测量校准以保障精度。 综上，AC0402FR-071R8L适用于高密度、中低功率、高精度要求的消费电子与工业控制前端电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 品牌 | Yageo |
| 产品目录 | 无源元件 |
| 描述 | 厚膜电阻器 - SMD 1/16W 1.8ohm 1% |
| 产品分类 | 电阻器 |
| 产品手册 | |
| 产品图片 |
|
| rohs | RoHS 合规性豁免 |
| 产品系列 | 薄膜电阻器,厚膜电阻器 - SMD,Yageo AC0402FR-071R8L |
| 产品型号 | AC0402FR-071R8L |
| 产品 | Thick Film Resistors SMD |
| 产品种类 | 厚膜电阻器 - SMD |
| 功率额定值 | 62.5 mW (1/16 W) |
| 商标 | Yageo |
| 外壳代码-in | 0402 |
| 外壳代码-mm | 1005 |
| 外壳宽度 | 0.5 mm |
| 外壳长度 | 1 mm |
| 外壳高度 | 0.32 mm |
| 容差 | 1 % |
| 封装 | Reel |
| 封装/箱体 | 0402 (1005 metric) |
| 工作温度范围 | - 55 C to + 155 C |
| 温度系数 | 200 PPM / C |
| 电压额定值 | 50 V |
| 电阻 | 1.8 Ohms |
| 类型 | Chip Resistor Surface Mount |
| 系列 | AC |
