Datasheet下载- 型号： 961134-5804-AR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供961134-5804-AR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 961134-5804-AR价格参考。3M961134-5804-AR封装/规格：未分类， 暂无。您可以下载961134-5804-AR参考资料、Datasheet数据手册功能说明书，资料中有961134-5804-AR 详细功能的应用电路图电压和使用方法及教程。
3M 961134-5804-AR 是一款矩形连接器（针座），属公插针（Male Header）类型，采用压接式（Crimp）或PCB直插安装方式，具备高密度、高可靠性及优良的抗振性能。其典型应用场景包括：工业自动化设备中PLC模块、I/O端子排与传感器/执行器之间的信号与电源连接；医疗设备内部板间互连（如监护仪、影像设备主板与功能子板间通信）；测试测量仪器（如示波器、ATE系统）中可插拔模块的快速对接；以及通信基站、网络交换机等嵌入式系统的背板或中间层互连。该型号支持宽温工作（通常-40℃~105℃）、具备UL认证及RoHS合规性，适用于对长期稳定性、重复插拔寿命和电磁兼容性有较高要求的严苛环境。其紧凑结构与可靠接触设计，特别适合空间受限但需高连接完整性的中低速信号（如UART、I²C、GPIO、电源分配）传输场景。
| 参数 | 数值 |
| 3D型号 | https://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSufSevTsZxtUOYtGnx_GevUqevTSevTSevTSeSSSSSS--&fn=961134-5804-XX_iges.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtn8T2NXfVEVtQEVs6EVs6EVs6E666666--&fn=961134-5804-XX_step.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtn8T2NXf6EVtQEVs6EVs6EVs6E666666--&fn=961134-5804-XX_parasolid.zip |
| 产品目录 | 连接器，互连器件 |

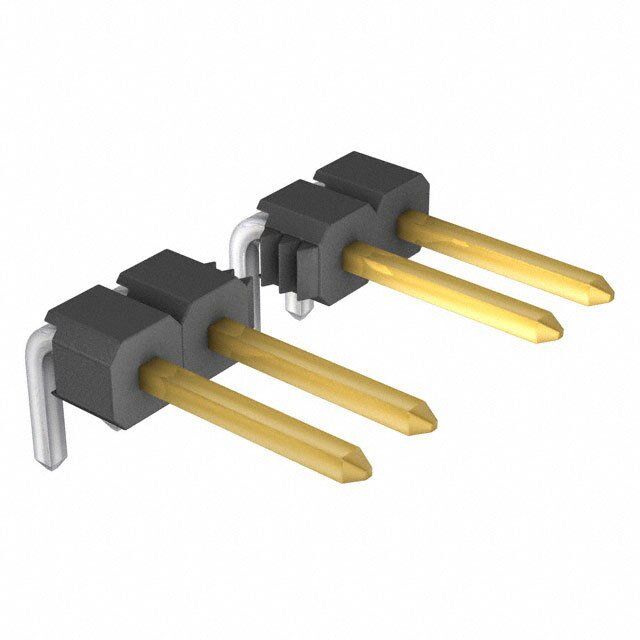

| 描述 | CONN HEADER R/A SGL 34POS GOLD |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTtNxTElXfVEVuQEcuZgVs6EVs6E666666-- |
| 产品图片 | |
| 产品型号 | 961134-5804-AR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 961 |
| 其它名称 | DE500044172 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 450 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.272"（6.90mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 连接器类型 | 接头，无罩 |
| 配套产品 | /product-detail/zh/960134-7102-AR/960134-7102-AR-ND/2073666/product-detail/zh/960134-6202-AR/960134-6202-AR-ND/2073616/product-detail/zh/960134-6303-AR/960134-6303-AR-ND/2073556 |
| 针脚数 | 34 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
