Datasheet下载- 型号： 961122-5804-AR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供961122-5804-AR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 961122-5804-AR价格参考。3M961122-5804-AR封装/规格：未分类， 暂无。您可以下载961122-5804-AR参考资料、Datasheet数据手册功能说明书，资料中有961122-5804-AR 详细功能的应用电路图电压和使用方法及教程。
3M型号961122-5804-AR是一款矩形连接器（针座），公头（插针式），属于3M的“Advanced Interconnect Solutions”系列，专为高可靠性、中等电流应用设计。该型号采用压接（Crimp）安装方式，配用3M标准压接端子（如961122系列端子），适用于PCB板边或线对板（Wire-to-Board）连接场景。 典型应用场景包括：工业自动化控制柜内的I/O模块信号与电源接口；医疗设备中需频繁插拔、强调接触稳定性的监护仪/输液泵内部板级互连；测试测量仪器（如数据采集系统、ATE设备）中模块化功能板之间的可拆卸连接；以及通信基站或网络设备中风扇模块、电源管理单元等子系统的现场维护接口。其带极化结构和防误插设计，支持盲插操作；工作温度范围宽（-40°C 至 +105°C），具备良好抗振性与耐久性（插拔寿命≥500次），符合UL 94 V-0阻燃等级，满足工业及部分医疗安全要求。不适用于高密度高速信号传输（如USB、HDMI），主要用于直流或低频（≤1 MHz）电源与数字/模拟信号（如GPIO、RS-485、传感器输入）的可靠连接。
| 参数 | 数值 |
| 3D型号 | https://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtn8T2nXTaEVtQEVs6EVs6EVs6E666666--&fn=961122-5804-XX_iges.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSufSevTsZxtUOYtGOx_1evUqevTSevTSevTSeSSSSSS--&fn=961122-5804-XX_step.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtn8T2nXTcEVtQEVs6EVs6EVs6E666666--&fn=961122-5804-XX_parasolid.zip |
| 产品目录 | 连接器，互连器件 |

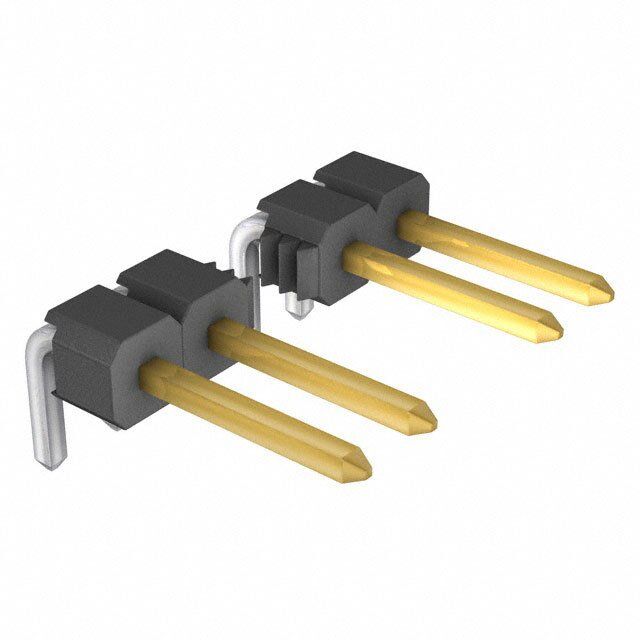

| 描述 | CONN HEADER R/A SGL 22POS GOLD |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTtNxTElXfVEVuQEcuZgVs6EVs6E666666-- |
| 产品图片 | |
| 产品型号 | 961122-5804-AR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 961 |
| 其它名称 | DE500044057 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 900 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.272"（6.90mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 连接器类型 | 接头，无罩 |
| 配套产品 | /product-detail/zh/960122-8100-AR-TR/960122-8100-AR-TR-ND/2073913/product-detail/zh/960122-8100-AR-TP/960122-8100-AR-TP-ND/2073886/product-detail/zh/963122-2000-AR-PR/963122-2000-AR-PR-ND/2073786/product-detail/zh/963122-2000-AR-PT/963122-2000-AR-PT-ND/2073766/product-detail/zh/963122-2000-AR-TP/963122-2000-AR-TP-ND/2073739/product-detail/zh/960122-7102-AR/960122-7102-AR-ND/2073655/product-detail/zh/960122-6202-AR/960122-6202-AR-ND/2073605/product-detail/zh/960122-6303-AR/960122-6303-AR-ND/2073544 |
| 针脚数 | 22 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
