ICGOO在线商城 > 796690-4
Datasheet下载- 型号： 796690-4
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
796690-4产品简介：
ICGOO电子元器件商城为您提供796690-4由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供796690-4价格参考以及CORCOM/TYCO ELECTRONICS796690-4封装/规格参数等产品信息。 你可以下载796690-4参考资料、Datasheet数据手册功能说明书， 资料中有796690-4详细功能的应用电路图电压和使用方法及教程。
TE Connectivity 的 796690-4 是一款线对板端子板，广泛应用于需要高可靠性和紧凑连接的电子设备中。其典型应用场景包括工业控制设备、通信设备、医疗仪器和消费类电子产品。该型号具备良好的电气性能和机械稳定性，适用于在有限空间内实现高效、安全的线缆与电路板之间的连接。由于采用优质材料制造，具有优异的耐热性、抗腐蚀性和插拔寿命，适合在复杂环境条件下长期稳定运行。此外，796690-4 常用于自动化设备中的传感器连接、数据传输模块及电源信号接口，满足严苛的工业标准，确保系统连接的可靠性与安全性。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=796690-4&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | |
| 描述 | TERM BLOCK 4POS 35DEGREE 5MM固定接线端子 4 POS 35 DEGREE 5MM |
| 产品分类 | |
| 品牌 | TE Connectivity / AMP |
| 产品手册 | http://www.te.com/catalog/pn/en/796690-4?RQPN=796690-4 |

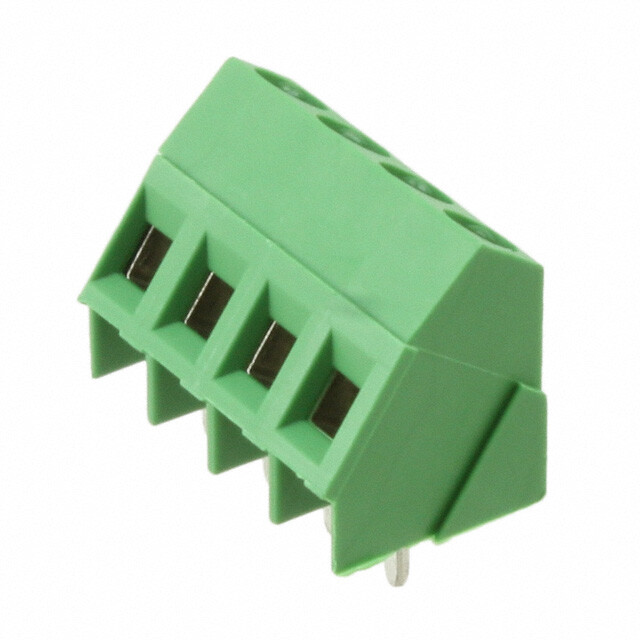

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定接线端子,TE Connectivity / AMP 796690-4Buchanan |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=796690&DocType=Customer+Drawing&DocLang=Englishhttp://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1308389_EUROSTYLE_TERMINAL_BLOCKS&DocType=CS&DocLang=English |
| 产品型号 | 796690-4 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=796690-4&dest=stmt点击此处下载产品Datasheet |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24820 |
| 产品目录页面 | |
| 产品种类 | 固定接线端子 |
| 位置数量 | 4 |
| 其它名称 | 796690-4-ND |
| 包装 | 散装 |
| 可燃性等级 | UL 94 V-0 |
| 商标 | TE Connectivity / AMP |
| 外壳材料 | Polyamide (PA) |
| 夹具材料-镀层 | 镀锡黄铜 |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 导线方向 | 35 deg |
| 工作温度 | - |
| 工厂包装数量 | 150 |
| 扭矩-螺丝 | 0.79 Nm（7.0 Lb-In） |
| 标准包装 | 150 |
| 每级针脚数 | 4 |
| 特性 | 联锁（侧面） |
| 特色产品 | http://www.digikey.com/cn/zh/ph/te/Euroterminal.html |
| 电压 | 300V |
| 电压额定值 | 300 V |
| 电流 | 17.5A |
| 电流额定值 | 17.5 A |
| 电线端接 | 螺钉 - 提升笼式夹 |
| 级别数 | 1 |
| 线规 | 12-30 AWG |
| 线规最大值 | 12 |
| 线规最小值 | 30 |
| 线规量程 | 30-12 |
| 节距 | 5 mm |
| 螺丝材料-镀层 | 镀镍黄铜 |
| 螺纹 | M3 |
| 触头材料-镀层 | 镀锡黄铜 |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 配接方向 | 35°（145°）角度，带板 |
| 间距 | 0.197"（5.00mm） |
| 颜色 | Green |
