【未分类_74LVX574MTCX】封装/厂家_74LVX574MTCX中文资料_价格

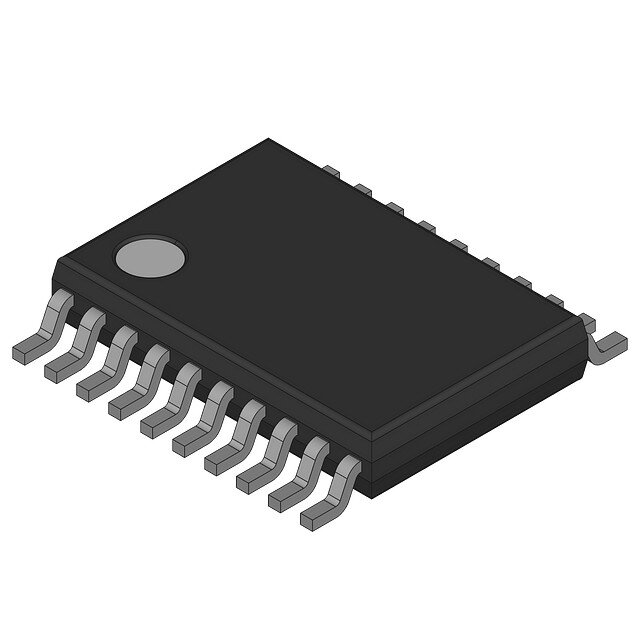

图片仅供参考

详细数据请看参考数据手册

型号： 74LVX574MTCX
制造商： Fairchild Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供74LVX574MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVX574MTCX价格参考。Fairchild Semiconductor74LVX574MTCX封装/规格：未分类，暂无。您可以下载74LVX574MTCX参考资料、Datasheet数据手册功能说明书，资料中有74LVX574MTCX 详细功能的应用电路图电压和使用方法及教程。

ON Semiconductor 的 74LVX574MTCX 是一款低电压（3.3V）、CMOS 八路 D 型边沿触发正沿触发器（带三态输出），采用 TSSOP-20 封装。其典型应用场景包括：

1. 总线接口与数据锁存：在 3.3V 系统中用作数据缓冲/锁存，将并行数据在时钟上升沿采样并保持，支持共享数据总线的多器件通信（如微控制器、FPGA 或外设间的数据暂存）。

2. 电平转换与驱动增强：兼容 3.3V TTL/LVTTL 电平，可桥接不同电压域（如 3.3V 主控与 5V 外围逻辑间的隔离缓冲），其三态输出便于总线仲裁与热插拔控制。

3. 数字系统同步设计：用于消除毛刺、同步异步信号（如按键消抖、传感器数据采样同步）、构建移位寄存器或状态机寄存器组。

4. 工业与消费电子：常见于打印机控制器、网络交换模块、LCD 驱动电路、电源管理单元及嵌入式设备中，承担地址锁存、配置寄存器更新或LED/数码管段码锁存等功能。

该器件具有低功耗（静态电流 < 2μA）、高噪声容限和宽工作温度范围（–40°C 至 +85°C），适用于对可靠性与能效要求较高的中低速数字系统（最高工作频率约 60 MHz）。不适用于高速时序敏感场景（如 DDR 接口），但作为通用逻辑锁存器性价比高、易于设计复用。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)
描述	IC D-TYPE POS TRG SNGL 20TSSOP
产品分类	逻辑 - 触发器
品牌	Fairchild Semiconductor
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	74LVX574MTCX
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	74LVX
不同V、最大CL时的最大传播延迟	16.7ns @ 3.3V， 50pF
元件数	1
功能	标准
包装	带卷（TR）
安装类型	表面贴装
封装/外壳	20-TSSOP（0.173"，4.40mm 宽）
工作温度	-40°C ~ 85°C
标准包装	2,500
每元件位数	8
电压-电源	2 V ~ 3.6 V
电流-输出高，低	4mA，4mA
电流-静态	4µA
类型	D 型
触发器类型	正边沿
输入电容	4pF
输出类型	三态，非反相
频率-时钟	75MHz
