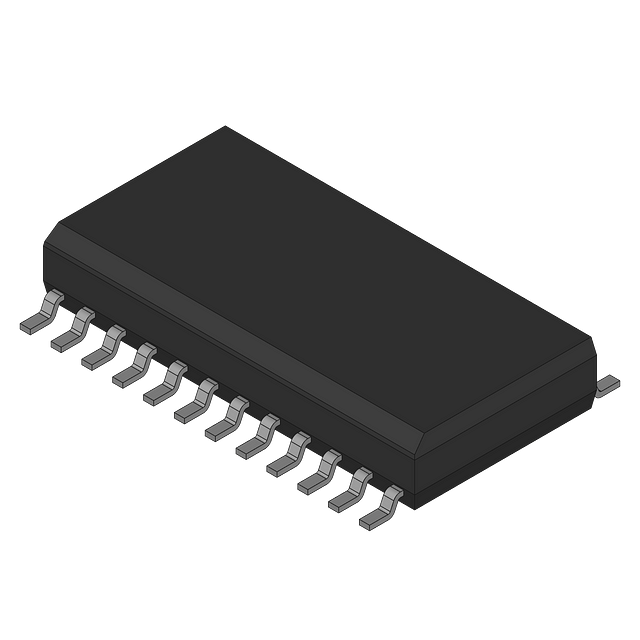

图片仅供参考
详细数据请看参考数据手册
- 型号： 74LVTH543WM
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LVTH543WM由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVTH543WM价格参考。Fairchild Semiconductor74LVTH543WM封装/规格：未分类， 暂无。您可以下载74LVTH543WM参考资料、Datasheet数据手册功能说明书，资料中有74LVTH543WM 详细功能的应用电路图电压和使用方法及教程。
74LVTH543WM 是 Fairchild Semiconductor（现属ON Semiconductor）推出的低压高速CMOS八路双向总线收发器，带三态输出和寄存锁存功能。其典型应用场景包括： - 微处理器/微控制器系统总线接口：用于在数据总线（如8位并行总线）与外设（如RAM、I/O扩展芯片、显示驱动器）之间实现双向、电平转换的数据传输，支持热插拔与总线共享。 - 通信与工业控制板卡：在PLC模块、数据采集系统中作为缓冲/驱动器件，增强驱动能力（±32mA输出）、抑制噪声，并通过三态控制实现多设备分时复用同一总线。 - 嵌入式系统中的电平转换与隔离：工作电压2.7–3.6V，兼容LVTTL电平，可桥接3.3V逻辑与5V或更低电压子系统（需注意输入耐压），常用于FPGA/CPLD配置接口或传感器数据汇聚路径。 - 测试设备与ATE（自动测试设备）：利用其锁存功能暂存测试数据，配合高扇出驱动能力，可靠驱动多路负载或长走线，保障信号完整性。 该器件集成输出使能（OE）、发送/接收方向控制（DIR）及锁存使能（LE），支持透明/锁存两种工作模式，适用于对时序可控性、功耗与抗干扰有要求的中高速数字系统。已停产，但广泛用于存量工业与通信设备中，替代方案需关注ON Semi兼容型号（如74LVT16543系列）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REGISTERED TXRX 8BIT 24SOIC |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 74LVTH543WM |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVTH |
| 供应商器件封装 | 24-SOIC |
| 元件数 | 1 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 900 |
| 每元件位数 | 8 |
| 电压-电源 | 2.7 V ~ 3.6 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 寄存收发器，非反相 |
