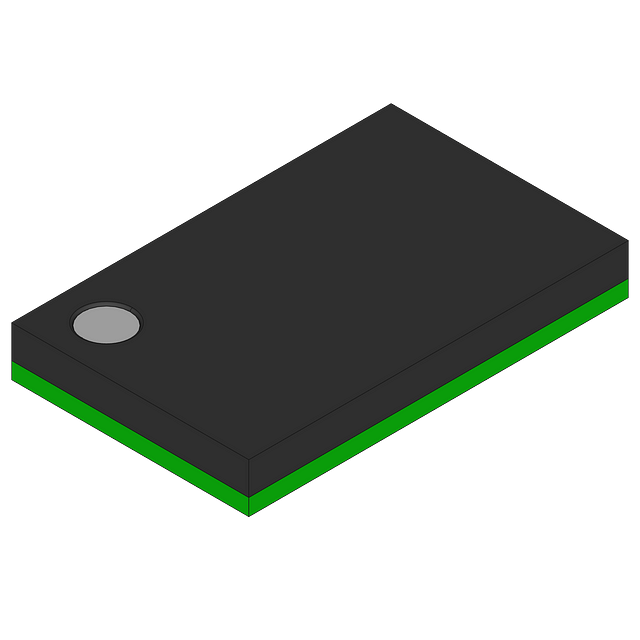

图片仅供参考
详细数据请看参考数据手册
- 型号： 74LVTH16374GX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LVTH16374GX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVTH16374GX价格参考。Fairchild Semiconductor74LVTH16374GX封装/规格：未分类， 暂无。您可以下载74LVTH16374GX参考资料、Datasheet数据手册功能说明书，资料中有74LVTH16374GX 详细功能的应用电路图电压和使用方法及教程。
74LVTH16374GX 是 Fairchild Semiconductor（现属ON Semiconductor）推出的16位透明D型锁存器/边沿触发D触发器，具有3.3V供电、LVT（Low-Voltage TTL）电平兼容、高驱动能力（-32mA/+64mA）及热插拔支持等特性。其典型应用场景包括： - 高性能数据总线接口：用于3.3V系统中CPU、FPGA或ASIC与并行外设（如SRAM、LCD控制器、ADC/DAC）之间的数据锁存与缓冲，确保时序稳定和噪声抑制。 - 板级信号电平转换与隔离：在混合电压系统（如3.3V逻辑与5V外围器件共存）中，利用其宽输入电压范围（支持TTL/CMOS电平）实现可靠电平适配与总线隔离。 - 高速通信模块：在PCI、CompactPCI或工业背板总线中，作为地址/数据锁存单元，配合时钟同步实现多路并行数据采样与保持。 - 可编程逻辑系统扩展：为CPLD/FPGA提供额外的I/O寄存器资源，用于扩展输出锁存、状态暂存或控制信号同步，提升系统时序鲁棒性。 - 热插拔/容错系统：凭借内置上电复位（POR）、输出三态控制及热插拔保护电路，适用于需带电更换模块的通信设备、服务器背板及工业控制器。 该器件已停产（NRND），当前设计建议选用ON Semi兼容替代型号（如74LVT16374MEA），并注意PCB布局中电源去耦与信号完整性设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 54FBGA |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 74LVTH16374GX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVTH |
| 不同V、最大CL时的最大传播延迟 | 4.5ns @ 3.3V，50pF |
| 元件数 | 2 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 54-LFBGA |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 2.7 V ~ 3.6 V |
| 电流-输出高，低 | 32mA，64mA |
| 电流-静态 | 190µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 160MHz |
