Datasheet下载- 型号： 74LVT16543ADGG,112
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LVT16543ADGG,112由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVT16543ADGG,112价格参考。NXP Semiconductors74LVT16543ADGG,112封装/规格：未分类， 暂无。您可以下载74LVT16543ADGG,112参考资料、Datasheet数据手册功能说明书，资料中有74LVT16543ADGG,112 详细功能的应用电路图电压和使用方法及教程。
74LVT16543ADGG,112 是 Nexperia（安世半导体）推出的 3.3V LVT（Low-Voltage TTL）系列高性能、16位可配置总线收发器/寄存器，具有双电源供电（VCCA=3.3V，VCCB=可配3.3V或2.5V）、3-State 输出及热插拔支持。其典型应用场景包括： - 板级高速数据总线接口：用于FPGA、ASIC、DSP与存储器（如SRAM、FIFO）之间的双向数据传输，支持地址/数据复用总线的驱动与隔离； - 模块化系统互连：在通信设备（如基站基带板、网络交换卡）中实现不同功能子卡间的电平转换与信号缓冲，提升抗噪性与驱动能力； - 工业控制背板总线：作为PCI/ISA兼容总线或自定义并行总线的驱动/接收单元，提供高扇出（驱动20+ TTL负载）、低传播延迟（典型tPD=3.2ns）和精确边沿控制； - 测试与诊断系统：利用其独立的发送/接收使能（OEAB/OEBA）和寄存功能（锁存输入数据），实现边界扫描辅助、在线调试信号路由或I/O扩展； - 热插拔应用：内置上电三态保护与Ioff（断电电流隔离）特性，确保插拔过程中不干扰主系统总线，适用于冗余电源/模块热更换场景。 该器件符合AEC-Q100（车规级）标准，亦可用于严苛工业环境，但需注意其为TSSOP56封装（DGG），布局时应重视信号完整性与电源去耦。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REGISTERED TXRX 16BIT 56TSSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

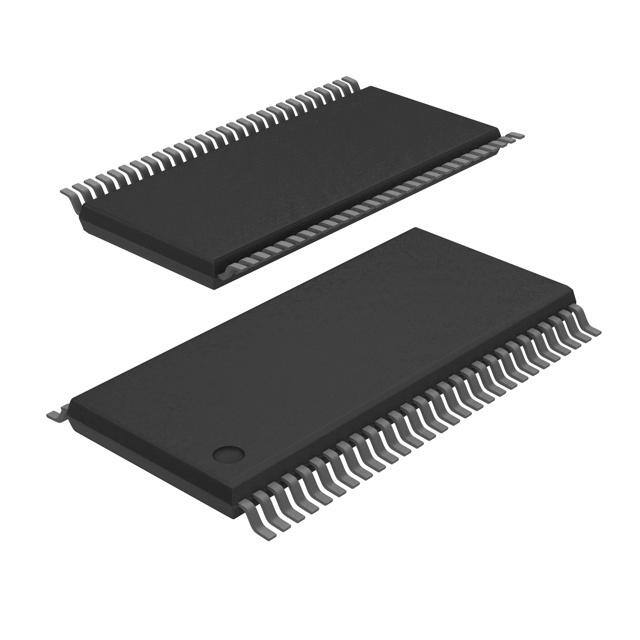

| 产品图片 |
|
| 产品型号 | 74LVT16543ADGG,112 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 56-TSSOP |
| 元件数 | 2 |
| 其它名称 | 74LVT16543ADG |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 56-TFSOP（0.240"，6.10mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 35 |
| 每元件位数 | 8 |
| 电压-电源 | 2.7 V ~ 3.6 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 寄存收发器，非反相 |
