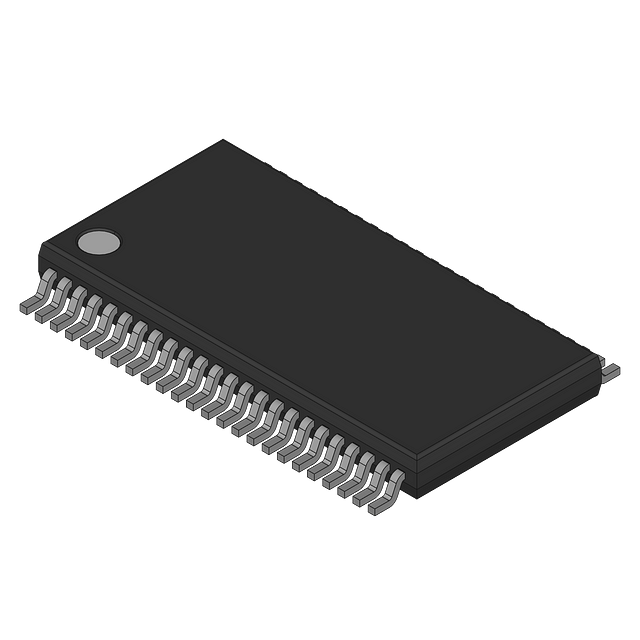

图片仅供参考
详细数据请看参考数据手册
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ¥xxxx |
查看当月历史价格
查看今年历史价格
产品简介:
ICGOO电子元器件商城为您提供74LVCH16373ADGG118由NXP Semiconductors设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 74LVCH16373ADGG118价格参考。NXP Semiconductors74LVCH16373ADGG118封装/规格:未分类, 暂无。您可以下载74LVCH16373ADGG118参考资料、Datasheet数据手册功能说明书,资料中有74LVCH16373ADGG118 详细功能的应用电路图电压和使用方法及教程。
74LVCH16373ADGG118 是 NXP USA Inc. 推出的 16 位透明 D 型锁存器(带 3 态输出),属于逻辑 - 缓冲器/驱动器/接收器/收发器类别。其典型应用场景包括: - 总线接口与数据隔离:在多主设备共享数据总线(如地址/数据复用总线)的系统中,该器件可作为双向缓冲/锁存单元,实现数据暂存与总线隔离,防止信号冲突。 - FPGA/CPLD I/O 扩展与电平转换:支持 1.65V–3.6V 宽电压供电,兼容 1.8V/2.5V/3.3V 系统,常用于 FPGA 或微控制器外围,扩展并行 I/O 端口,并提供 TTL/LVTTL 电平驱动能力。 - 存储器接口与地址锁存:在 SRAM、Flash 或外设控制器接口中,用于锁存地址或控制信号(如 ALE 辅助锁存),确保时序稳定。 - 工业控制与通信模块:适用于 PLC 模块、通信卡(如 PCI/PMC 接口)、测试设备等需高驱动能力(±24mA)、低功耗及热插拔支持(带上电三态和 Ioff 特性)的场景。 - 板级信号整形与扇出增强:为弱驱动信号(如 MCU GPIO)提供增强驱动能力,驱动多个负载或长走线,改善信号完整性。 该器件采用 TSSOP-48 封装(DGG),具备独立输出使能(OE)、锁存使能(LE)控制,支持热插拔(Ioff 保护),符合 JEDEC 标准,广泛应用于消费电子、工业自动化、网络设备及嵌入式系统中。
