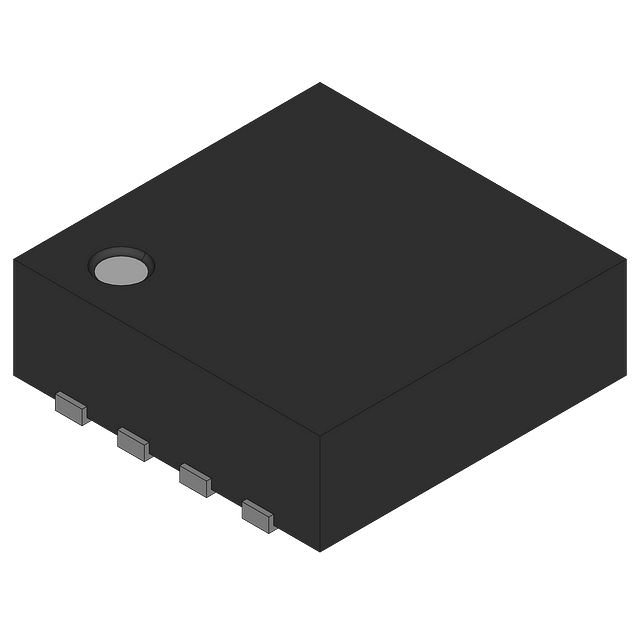

图片仅供参考
详细数据请看参考数据手册
- 型号： 74LVC3G04GM,125
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
74LVC3G04GM,125产品简介：
ICGOO电子元器件商城为您提供74LVC3G04GM,125由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供74LVC3G04GM,125价格参考以及NXP Semiconductors74LVC3G04GM,125封装/规格参数等产品信息。 你可以下载74LVC3G04GM,125参考资料、Datasheet数据手册功能说明书， 资料中有74LVC3G04GM,125详细功能的应用电路图电压和使用方法及教程。
74LVC3G04GM,125 是 NXP USA Inc. 推出的三通道单输入反相器（逻辑“非”门），属于低电压 CMOS（LVC）系列，工作电压范围为 1.65 V 至 5.5 V，支持 3.3 V 和 5 V 系统兼容。其典型应用场景包括： - 电平转换与信号整形：在混合电压系统中（如 3.3 V MCU 与 5 V 外设通信），用作无方向性电平偏移或波形整形缓冲器，消除噪声、提升边沿陡度。 - 时钟/控制信号反相：为微控制器、FPGA 或 ASIC 提供互补时钟使能、复位信号取反、使能极性翻转等基础逻辑功能。 - 振荡电路构建：配合电阻、电容或石英晶体构成简单环形振荡器（如奇数级级联反相器），用于低频时钟源或看门狗定时器。 - 接口驱动增强：驱动高容性负载（如长PCB走线、LCD背光控制线）前进行缓冲，提升驱动能力与抗干扰性。 - 便携式与空间受限设备：采用超小型 XSON8（2.0 × 1.2 mm）封装，适用于可穿戴设备、IoT传感器节点、TWS耳机等对尺寸和功耗敏感的应用。 该器件具备±24 mA驱动能力、低静态电流（<1 µA）、符合AEC-Q100（Grade 2）汽车标准（部分版本），亦可用于工业控制及消费电子中的可靠数字接口设计。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TRIPLE INVERTER 8-XQFN |
| 产品分类 | |
| 品牌 | NXP Semiconductors |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 74LVC3G04GM,125 |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVC |
| 不同V、最大CL时的最大传播延迟 | 1.9ns @ 5V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 8-XQFN（1.6x1.6） |
| 其它名称 | 568-9363-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-XFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 1.65 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，32mA |
| 电流-静态（最大值） | 40µA |
| 电路数 | 3 |
| 输入数 | 3 |
| 逻辑电平-低 | 0.7 V ~ 0.8 V |
| 逻辑电平-高 | 1.7 V ~ 2 V |
| 逻辑类型 |
