Datasheet下载- 型号： 74LV241DB,112
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LV241DB,112由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LV241DB,112价格参考。NXP Semiconductors74LV241DB,112封装/规格：未分类， 暂无。您可以下载74LV241DB,112参考资料、Datasheet数据手册功能说明书，资料中有74LV241DB,112 详细功能的应用电路图电压和使用方法及教程。
NXP USA Inc. 的 74LV241DB,112 是一款低电压（1.2V–3.6V）、双八路缓冲器/线路驱动器（带三态输出），具有非反相、3-STATE® 输出和独立的输出使能控制（1OE̅ 和 2OE̅）。其典型应用场景包括： - 总线接口与驱动：用于微控制器、FPGA 或 ASIC 与外部数据总线（如地址/数据复用总线）之间的电平转换与负载隔离，增强驱动能力，支持多负载连接。 - 板级信号调理：在PCB上实现信号整形、噪声抑制及扇出扩展，例如驱动多个LED、继电器或逻辑门输入时提供足够电流（±12mA驱动能力）。 - 热插拔与电源管理系统：凭借低功耗（静态电流<10µA）和宽工作电压范围，适用于便携设备、IoT节点等对能效敏感的场景；三态输出支持总线共享与动态断连。 - 工业控制与通信模块：在PLC、传感器接口或RS-485/CAN收发器前端用作方向控制缓冲器或信号中继，提升抗干扰性与信号完整性。 - 消费电子主板设计：常见于打印机、机顶盒、智能家电主控板中，用于GPIO扩展、LCD背光控制或按键扫描电路的信号缓冲。 该器件采用SSOP-20封装（74LV241DB），引脚兼容标准74系列，便于升级替换。注意其不具接收器或收发器功能（仅单向缓冲/驱动），实际应用中需配合其他器件实现双向通信。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUFF/DVR TRI-ST DUAL 20SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

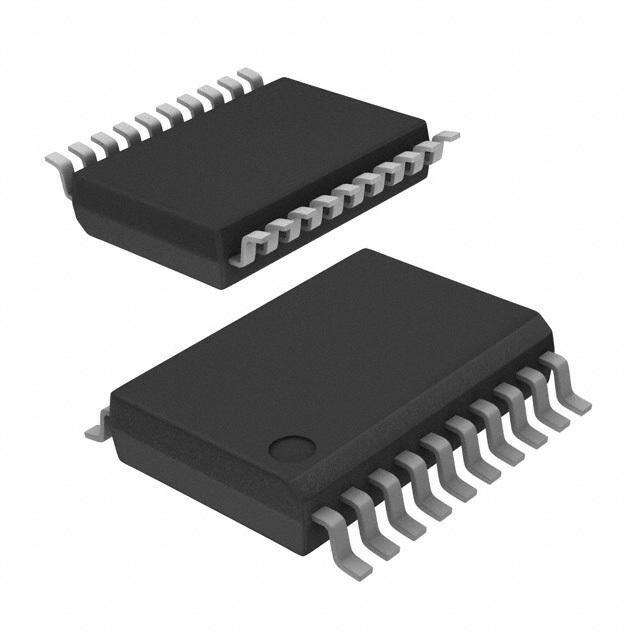

| 产品图片 |
|
| 产品型号 | 74LV241DB,112 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LV |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 20-SSOP |
| 元件数 | 2 |
| 其它名称 | 568-2938-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 66 |
| 每元件位数 | 4 |
| 电压-电源 | 1 V ~ 3.6 V |
| 电流-输出高，低 | 8mA，8mA |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
