Datasheet下载- 型号： 74LCX821MSAX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LCX821MSAX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LCX821MSAX价格参考。Fairchild Semiconductor74LCX821MSAX封装/规格：未分类， 暂无。您可以下载74LCX821MSAX参考资料、Datasheet数据手册功能说明书，资料中有74LCX821MSAX 详细功能的应用电路图电压和使用方法及教程。
74LCX821MSAX 是安森美（ON Semiconductor）推出的低电压CMOS 10位透明锁存器/边沿触发D型触发器（带3态输出），属于逻辑 - 触发器类别。其典型应用场景包括： - 总线接口与数据暂存：内置10位并行结构及独立三态输出控制（OE̅），适用于微处理器、DSP或FPGA系统中实现地址/数据总线的隔离、驱动与临时锁存，提升总线驱动能力并减少信号冲突。 - 电平转换桥接：支持2.3V–3.6V宽电压供电，输入可兼容5V TTL电平（耐压达7V），常用于3.3V系统与5V旧设备间的逻辑电平转换与信号缓冲。 - 高速数字系统时序控制：具备低传播延迟（典型值约5.5ns @ 3.3V）、低功耗（静态电流<10μA）及高噪声容限，适用于通信模块（如UART、SPI接口扩展）、工业控制PLC I/O模块及测试测量设备中的同步采样与状态保持。 - 可编程逻辑外围扩展：在CPLD/FPGA设计中作为外部寄存器资源，用于扩展I/O端口、构建状态机寄存器阵列或实现流水线数据对齐。 该器件采用SOIC-24窄体封装（MSAX），兼顾可靠性与PCB空间效率，广泛应用于消费电子、网络设备、汽车信息娱乐系统（非安全关键域）及工业自动化等领域。需注意其不适用于要求ASIL等级的功能安全场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 24SSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

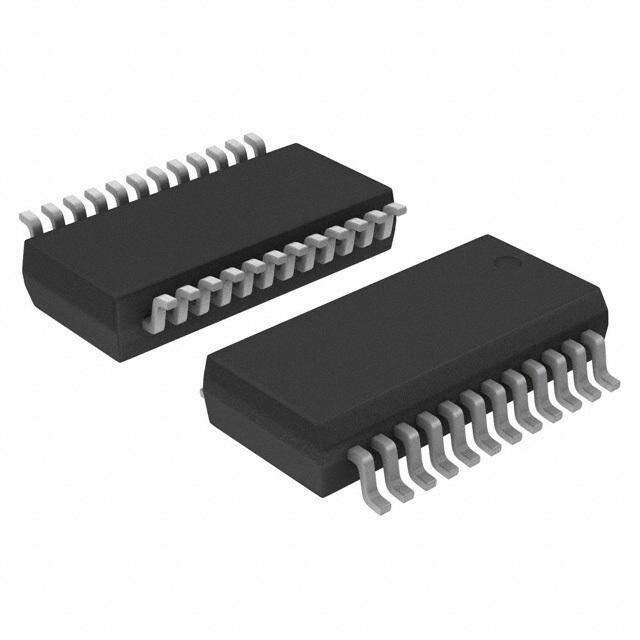

| 产品图片 | |
| 产品型号 | 74LCX821MSAX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LCX |
| 不同V、最大CL时的最大传播延迟 | 7ns @ 3.3V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,000 |
| 每元件位数 | 10 |
| 电压-电源 | 2 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 10µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 7pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 150MHz |
