Datasheet下载- 型号： 74HCT74BQ,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HCT74BQ,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HCT74BQ,115价格参考。NXP Semiconductors74HCT74BQ,115封装/规格：未分类， 暂无。您可以下载74HCT74BQ,115参考资料、Datasheet数据手册功能说明书，资料中有74HCT74BQ,115 详细功能的应用电路图电压和使用方法及教程。
74HCT74BQ,115 是 NXP USA Inc. 推出的双D型正边沿触发器（Dual D Flip-Flop），采用 14 引脚 DHVQFN 封装，兼容 74HCT 系列逻辑电平（TTL 输入电平、CMOS 输出特性），工作电压为 4.5–5.5 V，具备低功耗、高噪声容限和强驱动能力。 典型应用场景包括： 1. 数字时序控制：用于微控制器或FPGA外围电路中，实现数据锁存、状态同步与脉冲整形，如按键消抖、LED 扫描时序控制； 2. 分频与计数：级联构成二分频器，广泛应用于时钟分频电路（如将主时钟分频为 UART 波特率时钟）； 3. 寄存与暂存：在数据采集系统中暂存传感器采样结果，确保与主控读取时序同步； 4. 状态机设计：作为有限状态机（FSM）的基本存储单元，实现简单控制逻辑（如电机启停、通信协议状态切换）； 5. 接口电平转换与隔离：利用其输入高噪声容限（≥2.0 V）和输出5 V CMOS电平，可靠连接不同逻辑家族器件（如与MCU GPIO或传统TTL芯片互连）。 该器件工业级温度范围（−40°C 至 +125°C）、无铅封装及AEC-Q200兼容性（部分批次），亦适用于汽车电子中的车身控制模块（BCM）、仪表盘显示驱动等对可靠性要求较高的场景。其小尺寸QFN封装适合空间受限的便携式或嵌入式设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 14DHVQFN |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

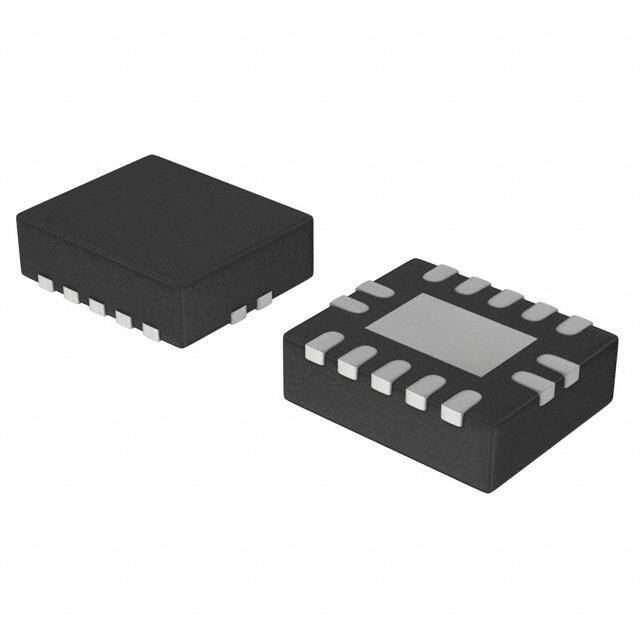

| 产品图片 |
|
| 产品型号 | 74HCT74BQ,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HCT |
| 不同V、最大CL时的最大传播延迟 | 44ns @ 4.5V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 产品目录页面 | |
| 元件数 | 2 |
| 其它名称 | 568-2905-6 |
| 功能 | 设置（预设）和复位 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 每元件位数 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 4mA，4mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 3.5pF |
| 输出类型 | 差分 |
| 频率-时钟 | 59MHz |
