Datasheet下载- 型号： 74HCT163D,653
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HCT163D,653由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HCT163D,653价格参考。NXP Semiconductors74HCT163D,653封装/规格：未分类， 暂无。您可以下载74HCT163D,653参考资料、Datasheet数据手册功能说明书，资料中有74HCT163D,653 详细功能的应用电路图电压和使用方法及教程。
74HCT163D,653 是 NXP USA Inc.（现属恩智浦半导体）推出的高速 CMOS 逻辑芯片，属于同步可预置四位二进制计数器（带同步加载、异步清零、使能控制及进位输出功能），符合 74HCT 系列电平兼容性（TTL 输入电平，CMOS 输出驱动能力）。 其典型应用场景包括： 🔹 数字时序控制：在工业控制、仪器仪表中实现精确的脉冲计数、周期测量或分频（如将高频时钟分频为秒/毫秒基准信号）； 🔹 地址/状态计数：用于微控制器外围电路、FPGA配置接口或简单状态机中，生成顺序地址或循环状态码； 🔹 LED/数码管动态扫描驱动：作为扫描计数器，控制多位共阴/共阳数码管的位选通； 🔹 通信协议时序生成：在UART、SPI等简易串行通信模块中辅助生成波特率时钟或帧同步计数； 🔹 教育与原型开发：因功能完整、引脚清晰、抗干扰强（HCT系列具备较强噪声容限），广泛用于高校数字电路实验与嵌入式系统学习平台。 该器件支持同步预置（LOAD）、同步计数使能（ENP/ENT）、异步清零（MR），并提供级联用进位输出（RCO），便于多片级联构成8位、12位等宽计数器。其工作电压为4.5–5.5 V，典型传播延迟约17 ns（VCC=5 V），适用于中速、低功耗、高可靠性要求的5 V TTL兼容数字系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BINARY COUNTER 4BIT 16SOIC计数器移位寄存器 SYNC 4-BIT BINARY |
| 产品分类 | 逻辑 -计数器，除法器集成电路 - IC |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

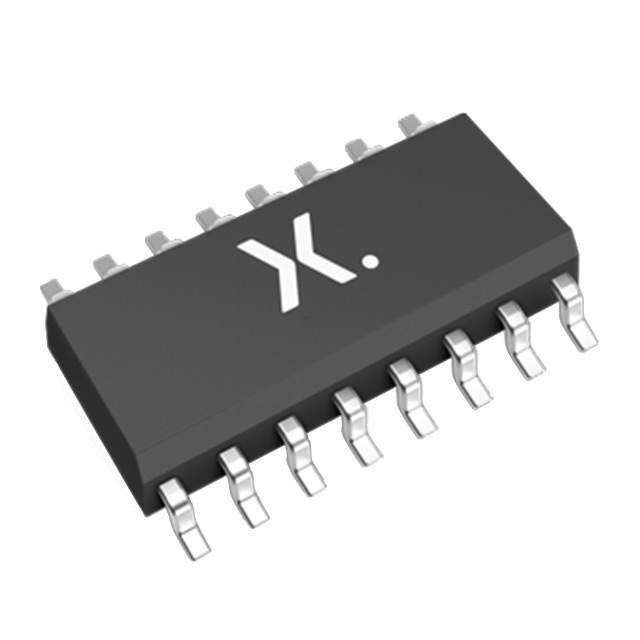

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,计数器移位寄存器,NXP Semiconductors 74HCT163D,65374HCT |
| 数据手册 | |
| 产品型号 | 74HCT163D,653 |
| PCN封装 | |
| PCN组件/产地 | |
| 产品种类 | 计数器移位寄存器 |
| 传播延迟时间 | 39 ns |
| 供应商器件封装 | 16-SO |
| 元件数 | 1 |
| 其它名称 | 568-8905-6 |
| 功能 | Counter |
| 包装 | Digi-Reel® |
| 商标 | NXP Semiconductors |
| 复位 | 同步 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 定时 | 同步 |
| 封装 | Reel |
| 封装/外壳 | 16-SOIC（0.154"，3.90mm 宽） |
| 封装/箱体 | SOT-109 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 5 V |
| 工厂包装数量 | 2500 |
| 方向 | 上 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 每元件位数 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数量 | 1 |
| 触发器类型 | 正边沿 |
| 计数器类型 | Binary Counters |
| 计数速率 | 45MHz |
| 计数顺序 | Up |
| 输入线路数量 | 4 |
| 输出线路数量 | 4 |
| 逻辑类型 | CMOS |
| 逻辑系列 | HCT |
| 零件号别名 | 74HCT163D-T |
