Datasheet下载- 型号： 74HC652DB,112
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HC652DB,112由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HC652DB,112价格参考。NXP Semiconductors74HC652DB,112封装/规格：未分类， 暂无。您可以下载74HC652DB,112参考资料、Datasheet数据手册功能说明书，资料中有74HC652DB,112 详细功能的应用电路图电压和使用方法及教程。
NXP USA Inc. 的 74HC652DB,112 是一款高速 CMOS 八路总线收发器（带三态输出和反相输出），兼具缓冲、驱动、接收及双向数据传输功能。其典型应用场景包括： - 微控制器/微处理器系统总线扩展：用于在 CPU 与外设（如存储器、I/O 扩展芯片）之间隔离和驱动数据总线，提升负载驱动能力并减少信号反射。 - 工业控制与嵌入式系统：在 PLC、人机界面（HMI）或通信模块中，实现电平转换（5V TTL/CMOS 兼容）、总线方向控制及多设备共享总线的时序隔离。 - 通信接口电路：配合 UART、SPI 或并行接口使用，增强信号完整性，支持长线驱动（如板间连接），并利用三态输出实现总线仲裁。 - 测试与测量设备：作为可编程逻辑接口缓冲器，在自动测试设备（ATE）中实现信号整形、扇出扩展及输入/输出方向动态切换。 该器件具有低功耗（HC 系列）、宽工作电压范围（2–6V）、高噪声容限及对称输出驱动能力（±5.2mA），适用于对可靠性、兼容性及空间受限要求较高的中低速数字系统。注意其为反相型收发器（输出为输入的反相信号），设计时需考虑逻辑极性匹配。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TRANSCVR 3-ST 8BIT INV 24SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

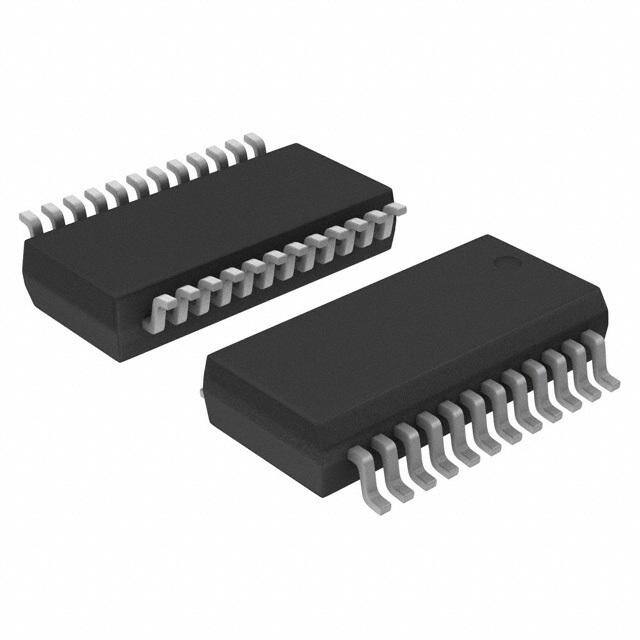

| 产品图片 |
|
| 产品型号 | 74HC652DB,112 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HC |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 24-SSOP |
| 元件数 | 1 |
| 其它名称 | 568-2725-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 59 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 7.8mA，7.8mA |
| 逻辑类型 | 收发器，非反相 |
