Datasheet下载- 型号： 74HC00DTR2G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HC00DTR2G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HC00DTR2G价格参考￥0.56-￥0.56。ON Semiconductor74HC00DTR2G封装/规格：未分类， 暂无。您可以下载74HC00DTR2G参考资料、Datasheet数据手册功能说明书，资料中有74HC00DTR2G 详细功能的应用电路图电压和使用方法及教程。
74HC00DTR2G 是安森美（ON Semiconductor）推出的高速CMOS四路2输入与非门（NAND Gate）集成电路，属于逻辑门电路中的栅极/逆变器类别。其典型应用场景包括： - 数字系统基础逻辑控制：广泛用于微控制器外围电路、状态机设计、使能/禁止信号生成等，利用其NAND功能实现基本逻辑组合（如构建与、或、非、触发器等）。 - 电平转换与信号整形：在5V TTL/CMOS系统中，提供噪声抑制和波形整形能力，适用于传感器接口、按键消抖、时钟缓冲等场景。 - 电源管理辅助逻辑：配合DC-DC控制器或LDO，实现上电复位（POR）、故障互锁、多路使能协同控制等功能。 - 工业与消费类电子：常见于家电控制板、LED驱动逻辑、打印机主控、安防设备信号处理等对可靠性、低功耗（静态电流<1µA）和宽工作温度范围（–55°C ~ +125°C）有要求的场合。 - 教育与原型开发：因引脚兼容标准74系列、封装为SOIC-14（DTR2G表示卷带包装），常用于教学实验板及快速验证电路设计。 该器件工作电压2–6V，传播延迟约10ns（VCC=4.5V），具有高抗干扰性（CMOS输入）、低功耗和无铅环保特性，适合中低速、高集成度的嵌入式逻辑应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 4CH 2-INP 14-TSSOP逻辑门 QUAD 2 INPUT NAND GATE |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | ON Semiconductor |
| 产品手册 | |

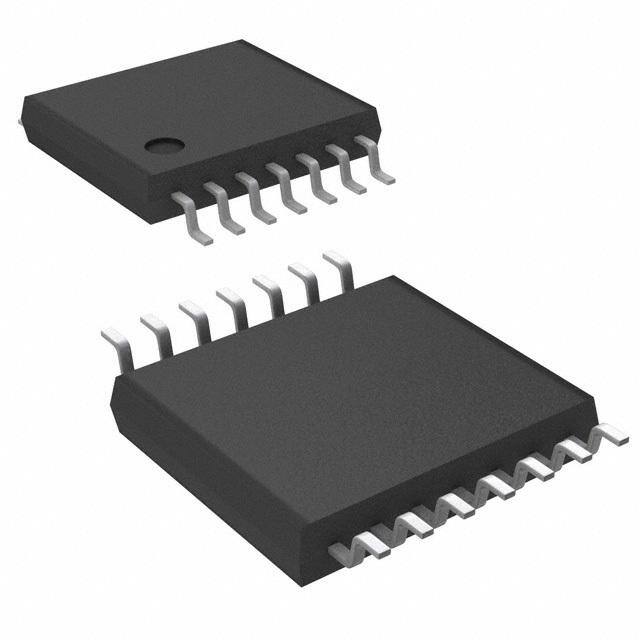

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,ON Semiconductor 74HC00DTR2G74HC |
| 数据手册 | |
| 产品型号 | 74HC00DTR2G |
| PCN过时产品 | |
| 不同V、最大CL时的最大传播延迟 | 13ns @ 6V，50pF |
| 产品 | NAND |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 75 ns |
| 低电平输出电流 | 5.2 mA |
| 供应商器件封装 | 14-TSSOP |
| 其它名称 | 74HC00DTR2GOSDKR |
| 包装 | Digi-Reel® |
| 商标 | ON Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-14 |
| 工作温度 | -55°C ~ 125°C |
| 工厂包装数量 | 2500 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 栅极数量 | 4 Gate |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电流-静态（最大值） | 2µA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路数 | 4 |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 2 |
| 输入线路数量 | 2 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.5 V ~ 1.8 V |
| 逻辑电平-高 | 1.5 V ~ 4.2 V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | HC |
| 高电平输出电流 | - 5.2 mA |
