Datasheet下载- 型号： 74F02SJX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74F02SJX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74F02SJX价格参考。Fairchild Semiconductor74F02SJX封装/规格：未分类， 暂无。您可以下载74F02SJX参考资料、Datasheet数据手册功能说明书，资料中有74F02SJX 详细功能的应用电路图电压和使用方法及教程。
74F02SJX 是安森美（ON Semiconductor）生产的高速TTL逻辑器件，属于“逻辑 - 栅极和逆变器”类别，具体为双列直插封装（SOIC-14）的四路2输入NOR门（Quad 2-Input NOR Gate），采用F系列（Fast TTL）工艺，典型传播延迟约3 ns，工作电压+4.5V至+5.5V。 其主要应用场景包括： 1. 数字系统基础逻辑控制：用于实现NOR逻辑功能，在组合逻辑电路中构建基本门控、使能/禁止信号生成、状态判别等； 2. 电平转换与信号整形：在5V TTL电平系统中对噪声敏感信号进行缓冲、整形或反相处理； 3. 工业控制与嵌入式接口：常见于老式PLC模块、仪器仪表、通信设备背板逻辑中，配合微控制器完成地址译码、中断请求合并（如多源中断经NOR后触发单个IRQ）、复位信号同步等； 4. 冗余设计与故障检测：利用NOR门特性（输出低电平有效），构建“任一输入为高则输出低”的安全联锁逻辑，适用于需快速响应异常的场合； 5. 教育与原型开发：因引脚兼容标准74LS/F系列，广泛用于高校数字电路实验及小批量逻辑验证板。 需注意：该型号属成熟停产（NRND）产品，当前多用于替代维修或存量设备维护；新设计建议评估安森美兼容的74LVC系列（如SN74LVC02A）以支持更宽电压、更低功耗及更高集成度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NOR 4CH 2-INP 14-SOIC |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

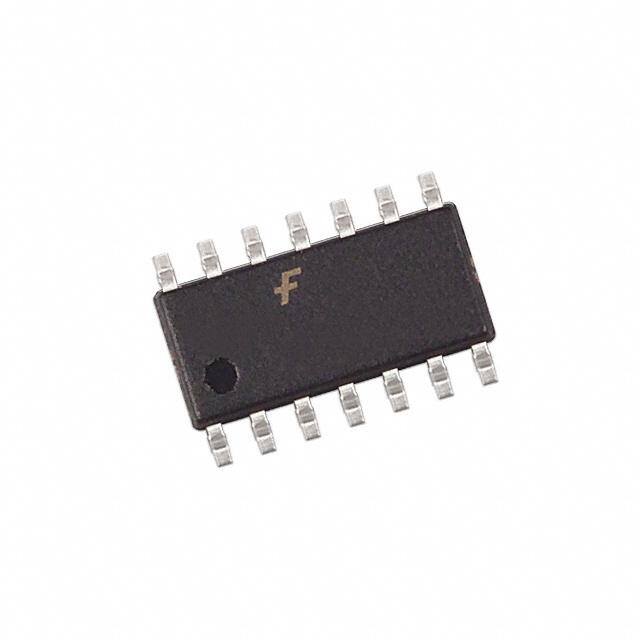

| 产品图片 |
|
| 产品型号 | 74F02SJX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74F |
| 不同V、最大CL时的最大传播延迟 | 5.5ns @ 5V，50pF |
| 供应商器件封装 | 14-SOIC |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 2,000 |
| 特性 | - |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 1mA，20mA |
| 电流-静态（最大值） | - |
| 电路数 | 4 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 或非门 |
