Datasheet下载- 型号： 74ACT534PC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACT534PC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACT534PC价格参考。Fairchild Semiconductor74ACT534PC封装/规格：未分类， 暂无。您可以下载74ACT534PC参考资料、Datasheet数据手册功能说明书，资料中有74ACT534PC 详细功能的应用电路图电压和使用方法及教程。
74ACT534PC 是安森美（ON Semiconductor）推出的高速CMOS八位D型透明锁存器（带三态输出和反相输出），属于逻辑-触发器/锁存器类别。其典型应用场景包括： 1. 总线接口与数据缓冲：内置三态输出使该器件可直接连接共享数据总线，用于微处理器系统中暂存地址、数据或控制信号，实现总线驱动与隔离。 2. 地址锁存：在8位微控制器（如8051、Z80）系统中，常用于锁存低8位地址（配合ALE信号），分离地址/数据复用总线（如AD0–AD7），确保外设寻址稳定。 3. I/O端口扩展：作为并行输入/输出端口锁存器，配合译码电路，扩展MCU的GPIO资源，用于LED显示驱动、键盘扫描、继电器控制等工业控制场景。 4. 电平转换与噪声抑制：ACT系列兼容TTL输入电平，输出驱动能力强（±24mA），适用于5V系统中驱动容性负载或长线缆传输，提升抗干扰能力。 5. 测试与诊断电路：利用其透明锁存特性及反相输出（Q̅），可构建简易状态监测、故障指示或同步采样电路。 需注意：该器件为锁存器（Latch）而非边沿触发的触发器（Flip-Flop），由高电平有效的LE（Latch Enable）控制透明/锁存模式，设计时应避免LE信号毛刺导致误锁存。已停产（NRND），现多用于维护老旧工业设备或替代设计评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20DIP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

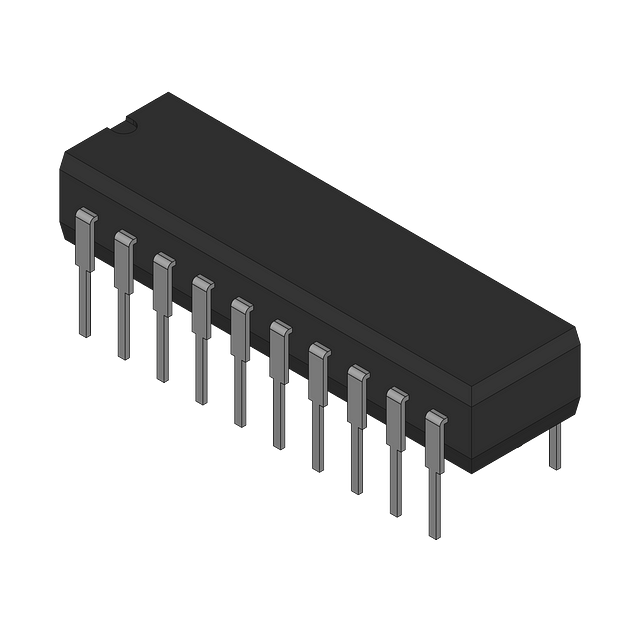

| 产品图片 |
|
| 产品型号 | 74ACT534PC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 11.5ns @ 5V，50pF |
| 元件数 | 1 |
| 其它名称 | 74ACT534 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 18 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 100MHz |
