Datasheet下载- 型号： 74AC377MTCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC377MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC377MTCX价格参考。Fairchild Semiconductor74AC377MTCX封装/规格：未分类， 暂无。您可以下载74AC377MTCX参考资料、Datasheet数据手册功能说明书，资料中有74AC377MTCX 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 74AC377MTCX 是一款高速 CMOS 八位 D 型边沿触发正沿触发寄存器（带时钟使能），属于逻辑 - 触发器类别。其典型应用场景包括： - 数据锁存与同步：在数字系统中，用于在时钟上升沿捕获并暂存8位并行数据（如总线数据、传感器采样值），实现跨时钟域同步或消除毛刺。 - 地址/数据缓冲与暂存：常见于微控制器外围接口、FPGA配置接口或简易嵌入式系统中，作为地址锁存器或状态寄存器，配合CPU读写控制。 - 状态机控制单元：在有限状态机（FSM）设计中，用作状态寄存器，存储当前状态并随每个有效时钟更新，提升系统时序可靠性。 - 工业控制与时序逻辑电路：适用于PLC模块、电机驱动控制板等对噪声抑制和速度有要求的场景；AC系列具有较宽电源范围（2–6V）、高抗噪性（CMOS输入阈值）及低功耗特性。 - 教育与原型开发：因引脚兼容标准74系列（TSSOP-20封装），常用于数字电路实验板、教学套件及小批量逻辑 glue logic 设计。 注意：该器件不含异步清零/置位，依赖同步时钟控制，适用于对确定性时序要求高的场合；不推荐用于高速串行通信或高频（>100MHz）采样系统（受限于传播延迟约6ns @ 5V）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

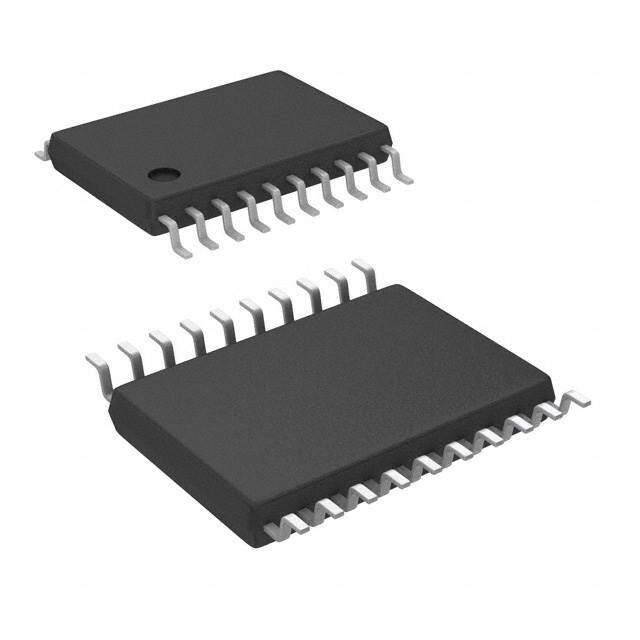

| 产品图片 |
|
| 产品型号 | 74AC377MTCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 9ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 非反相 |
| 频率-时钟 | 175MHz |
