Datasheet下载- 型号： 74AC240MTCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC240MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC240MTCX价格参考。Fairchild Semiconductor74AC240MTCX封装/规格：未分类， 暂无。您可以下载74AC240MTCX参考资料、Datasheet数据手册功能说明书，资料中有74AC240MTCX 详细功能的应用电路图电压和使用方法及教程。
74AC240MTCX 是安森美（ON Semiconductor）推出的八路反相三态缓冲器/线路驱动器（含两个独立的4位反相组），属于高速AC系列（兼容TTL电平，典型传播延迟约6.5ns，工作电压2–6V）。其主要应用场景包括： - 总线驱动与隔离：在微控制器、FPGA或DSP系统中，用作地址/数据总线的驱动器或隔离器，提供电流增强与负载隔离能力，防止总线冲突；三态输出支持多设备共享同一总线（如8位并行接口）。 - 电平转换与信号整形：在混合电压系统（如3.3V MCU与5V外设间）中，配合合适供电（如VCC=3.3V或5V），实现噪声抑制和波形整形，提升信号完整性。 - 工业控制接口：用于PLC模块、传感器采集板或继电器驱动板中，驱动LED指示灯、光耦输入或低功耗逻辑负载，反相特性可直接适配高有效/低有效控制逻辑。 - 测试与评估板设计：因封装为TSSOP-20（小尺寸、贴片），常用于紧凑型开发板、原型验证及空间受限的嵌入式应用。 注意：该器件不适用于模拟信号传输或高功率驱动（如直接驱动电机或大电流LED），且需严格遵守三态使能时序以避免总线争用。实际应用中建议添加电源去耦电容，并参考ON Semiconductor官方数据手册进行PCB布局与热设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC INVERTER DUAL 4-INPUT 20TSSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

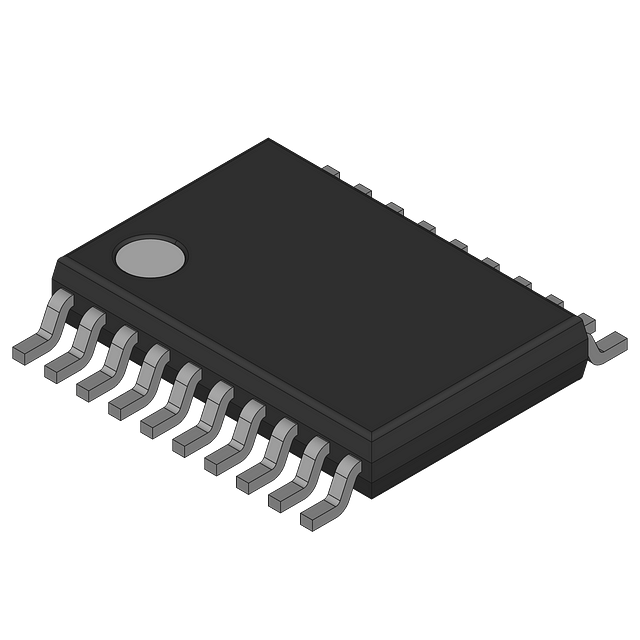

| 产品图片 |
|
| 产品型号 | 74AC240MTCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 供应商器件封装 | 20-TSSOP |
| 元件数 | 2 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 4 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
