Datasheet下载- 型号： 74ABT646ADB,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ABT646ADB,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ABT646ADB,118价格参考。NXP Semiconductors74ABT646ADB,118封装/规格：未分类， 暂无。您可以下载74ABT646ADB,118参考资料、Datasheet数据手册功能说明书，资料中有74ABT646ADB,118 详细功能的应用电路图电压和使用方法及教程。
74ABT646ADB,118 是恩智浦（NXP USA Inc.）推出的高性能ABT系列8位双向总线收发器（带三态输出和方向控制），广泛应用于需要高速、低功耗、强驱动能力的数字系统中。其典型应用场景包括： - 微处理器/微控制器系统总线扩展：作为CPU与外设（如RAM、I/O端口、FPGA配置接口）之间的数据缓冲与方向切换桥梁，支持地址/数据复用总线的隔离与驱动。 - 工业控制与通信模块：在PLC、现场总线接口卡（如CAN、RS-485协议转换器）中，用于电平转换、噪声隔离及总线负载匹配，提升抗干扰能力与信号完整性。 - 测试设备与ATE系统：凭借快速传播延迟（典型值3.2ns）、高扇出（驱动15个LSTTL负载）及稳定的三态控制，适用于高速数字信号路由与多路并行数据通路切换。 - 嵌入式主板与背板互连：在CompactPCI、VME或自定义底板架构中，实现不同功能模块间的可靠数据中继与电平兼容（支持4.5V–5.5V宽电源范围）。 该器件集成总线保持（Bus-Hold）功能（部分版本），可有效防止悬空输入导致的不确定状态，简化上拉/下拉设计；采用SSOP-20封装，适合空间受限的高密度PCB布局。需注意其不支持热插拔，应用中应配合电源时序与ESD防护设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TRANSCVR 8BIT N-INV 24SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

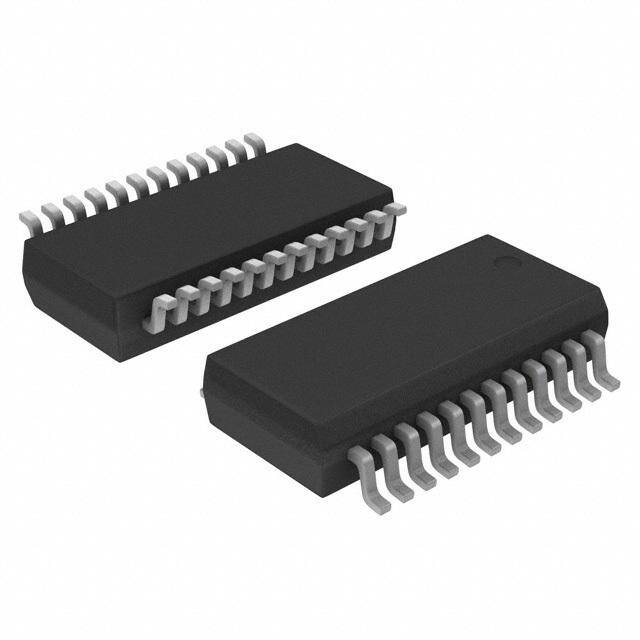

| 产品图片 |
|
| 产品型号 | 74ABT646ADB,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 24-SSOP |
| 元件数 | 1 |
| 其它名称 | 74ABT646ADB-T |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,000 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 寄存收发器，非反相 |
