Datasheet下载- 型号： 74ABT241DB,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ABT241DB,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ABT241DB,118价格参考。NXP Semiconductors74ABT241DB,118封装/规格：未分类， 暂无。您可以下载74ABT241DB,118参考资料、Datasheet数据手册功能说明书，资料中有74ABT241DB,118 详细功能的应用电路图电压和使用方法及教程。
74ABT241DB,118 是 NXP USA Inc. 推出的高速 ABT 系列八路缓冲器/线路驱动器（带三态输出），具有 3.3V 兼容输入、5V 容限输入及 5V 供电特性。其典型应用场景包括： - 工业控制总线接口：用于 PLC、人机界面（HMI）或现场总线（如 Profibus、CAN 控制器前端）中，驱动长距离或高电容负载的信号线，提升噪声抑制与扇出能力。 - 嵌入式系统地址/数据总线隔离与驱动：在基于微控制器或 FPGA 的系统中，用作地址锁存后的缓冲驱动，增强总线驱动能力，减少信号反射与延迟失真。 - 通信模块电平转换与信号整形：虽非专用电平转换器，但凭借 5V 容限输入和 3.3V 兼容逻辑阈值，可桥接 3.3V MCU 与 5V 外设（如老式 EEPROM、LCD 控制器），同时提供边沿陡峭、低传播延迟（典型 3.6 ns）的信号再生。 - 测试设备与ATE（自动测试设备）：在板级功能测试中，作为可编程方向控制（OE# 使能）的双向缓冲节点，实现信号通路灵活切换与负载隔离。 该器件采用 SSOP-20 小型封装，支持热插拔（带上电高阻特性），适用于对可靠性、速度与功耗平衡要求较高的中端数字系统。注意：其为单向缓冲器（非收发器），实际应用中需配对使用或结合方向控制逻辑实现双向功能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUFF/DVR TRI-ST DUAL 20SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

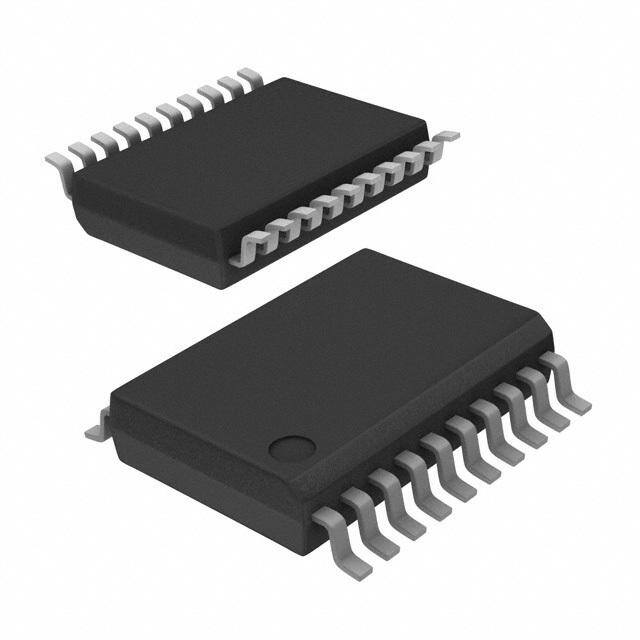

| 产品图片 |
|
| 产品型号 | 74ABT241DB,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 20-SSOP |
| 元件数 | 2 |
| 其它名称 | 74ABT241DB-T |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,000 |
| 每元件位数 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
