Datasheet下载- 型号： 6N136WV
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供6N136WV由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 6N136WV价格参考￥2.80-￥2.99。Fairchild Semiconductor6N136WV封装/规格：未分类， 暂无。您可以下载6N136WV参考资料、Datasheet数据手册功能说明书，资料中有6N136WV 详细功能的应用电路图电压和使用方法及教程。
6N136WV 是安森美半导体（ON Semiconductor）生产的一款光隔离器（光电耦合器），属于晶体管输出型光耦。该器件广泛应用于需要电气隔离的电路中，以实现信号传输的同时防止高压或噪声干扰。 主要应用场景包括： 1. 工业控制系统：用于PLC（可编程逻辑控制器）、工业自动化设备中，实现输入/输出信号的电气隔离，提升系统抗干扰能力和安全性。 2. 电源管理设备：在开关电源、DC-DC转换器中用作反馈信号隔离，确保主电路与控制电路之间的安全隔离。 3. 电机驱动电路：用于隔离控制端与功率端，防止高压反灌损坏控制芯片。 4. 通信接口隔离：在RS-232、RS-485等通信接口中实现信号隔离，增强通信稳定性和设备可靠性。 5. 医疗电子设备：用于病人监护仪、诊断设备等对电气安全要求较高的场合，满足医疗器械的安全隔离标准。 6. 家电控制电路：如洗衣机、空调等电器中，用于隔离主控电路与外部输入信号，提高整机安全性。 该光耦具有高速响应、高隔离电压（可达5000Vrms）和良好的抗干扰能力，适用于中高速信号隔离场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS W/BASE 8DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

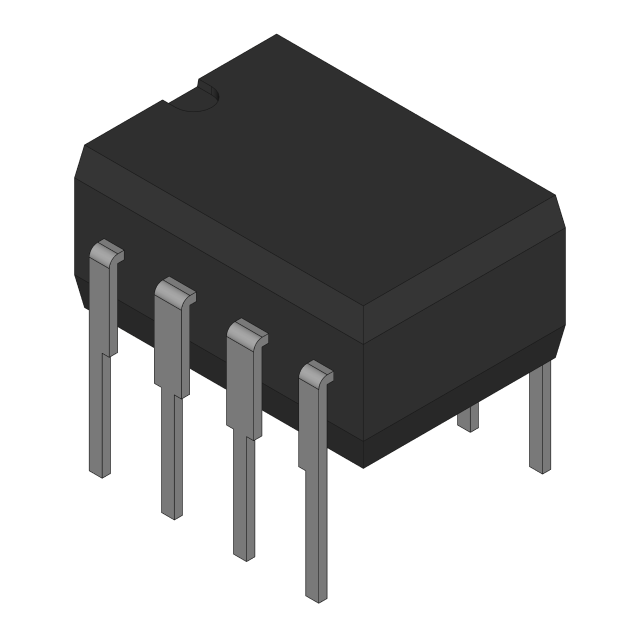

| 产品图片 | |
| 产品型号 | 6N136WV |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 8-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP（0.400"，10.16mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 450ns， 300ns |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.45V |
| 电压-输出（最大值） | 20V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 8mA |
| 电流传输比（最大值） | 50% @ 16mA |
| 电流传输比（最小值） | 19% @ 16mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
