Datasheet下载- 型号： 60EPF02
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供60EPF02由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 60EPF02价格参考。Vishay60EPF02封装/规格：未分类， 暂无。您可以下载60EPF02参考资料、Datasheet数据手册功能说明书，资料中有60EPF02 详细功能的应用电路图电压和使用方法及教程。
60EPF02 是 Vishay Semiconductor Diodes Division 推出的一款超快恢复整流二极管（Ultrafast Rectifier），采用TO-220AC封装，额定参数为600V反向重复峰值电压（VRRM）和2A平均整流电流（IF(AV)），反向恢复时间（trr）典型值仅35ns，具备低正向压降（VF ≈ 1.75V @ 2A）和优异的开关性能。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：适用于AC/DC适配器、PC电源、LED驱动器等高频（数十kHz至数百kHz）整流环节，超快恢复特性可显著降低开关损耗与EMI。 ✅ PFC（功率因数校正）电路：在升压型PFC拓扑中用作续流二极管，支持高效率、高功率密度设计。 ✅ DC-DC变换器：如隔离式反激、正激或LLC谐振变换器的输出整流，尤其适合中等功率（10–50W级）应用。 ✅ 工业控制与变频器辅助电源：用于小功率辅助供电模块，兼顾可靠性与热稳定性。 该器件内置优化的软恢复特性，可减少电压尖峰与噪声，提升系统鲁棒性；TO-220AC封装便于散热与PCB安装，广泛兼容通用电源设计。不适用于工频（50/60Hz）半波/全波整流（此时普通整流管更经济），亦非肖特基二极管（无反向漏电流优势，但耐压更高）。 综上，60EPF02是中功率高频开关电源中兼顾效率、速度与可靠性的优选整流器件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 60A TO247AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

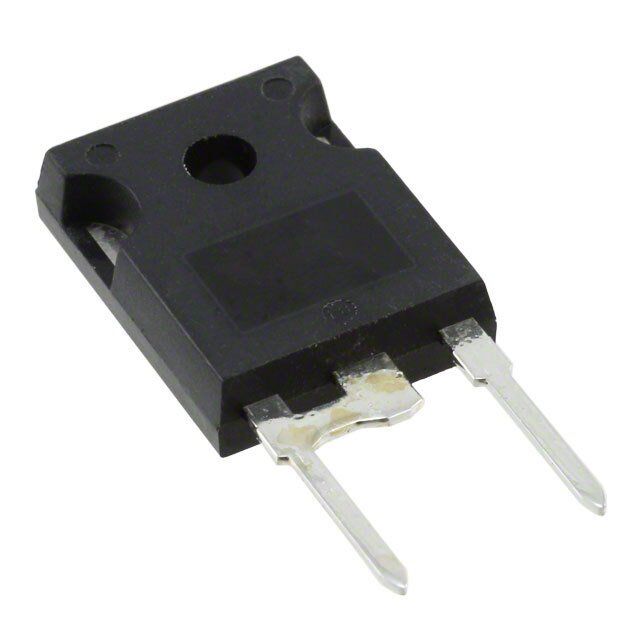

| 产品图片 | |
| 产品型号 | 60EPF02 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 60A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 200V |
| 二极管类型 | 标准 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | TO-247AC 改进型 |
| 其它名称 | *60EPF02 |
| 其它图纸 |
|
| 包装 | 管件 |
| 反向恢复时间(trr) | 180ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-2 |
| 工作温度-结 | -40°C ~ 150°C |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 60A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
