Datasheet下载- 型号： 602SJR00500
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供602SJR00500由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 602SJR00500价格参考。Ohmite602SJR00500封装/规格：未分类， 暂无。您可以下载602SJR00500参考资料、Datasheet数据手册功能说明书，资料中有602SJR00500 详细功能的应用电路图电压和使用方法及教程。
Ohmite 602SJR00500 是一款高精度、低阻值（0.005 Ω，即5 mΩ）、1%容差、1W功率的表面贴装（SMD）电流检测电阻器，属于片式电阻器类别。其主要应用场景集中在精密电流监测与反馈控制领域： - 电源管理：用于开关电源（DC-DC转换器、AC-DC适配器）中实时采样负载电流，配合运放或专用电流检测IC实现过流保护、恒流输出及效率优化； - 电池管理系统（BMS）：在便携设备、电动工具及储能系统中，串联于电池充放电回路，精准检测充/放电电流，支撑SOC估算与安全保护； - 电机驱动与逆变器：在BLDC电机控制器或伺服驱动器中，安装于相电流路径或直流母线侧，为FOC（磁场定向控制）提供低感抗、高稳定性的电流反馈信号； - 工业自动化设备：如PLC模块、智能电表、LED恒流驱动电源等，要求小阻值、低温漂（±100 ppm/℃）、低热电势（铜端子结构），确保长期测量一致性； - 汽车电子：符合AEC-Q200基础认证（需确认具体批次），适用于车载充电机（OBC）、DC-DC变换器等非安全关键电流检测场景。 该器件采用厚膜技术、四端子开尔文结构设计，有效降低引线电阻影响，支持回流焊工艺，适用于高密度PCB布局。需注意：因阻值极低，布板时应严格遵循开尔文连接——独立采样走线避开功率路径，以避免PCB铜箔电阻引入误差。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.005 OHM 1/4W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

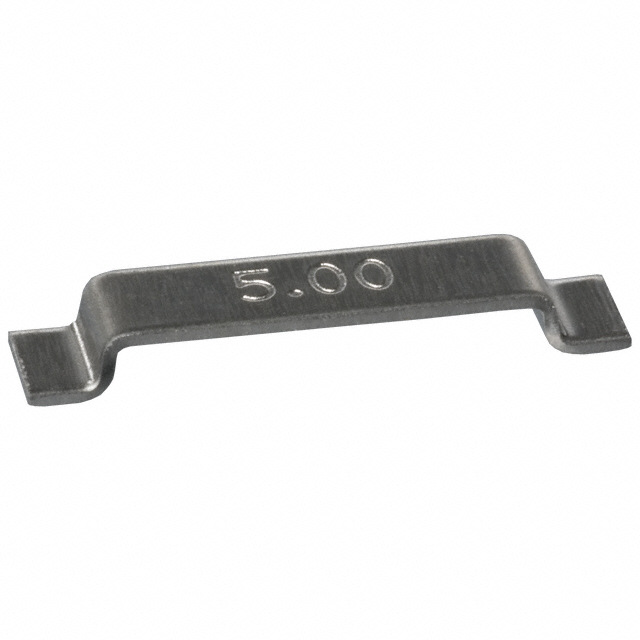

| 产品图片 |
|
| 产品型号 | 602SJR00500 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 60S |
| 供应商器件封装 | SMD |
| 其它名称 | 602SJR005 |
| 功率(W) | 0.25W，1/4W |
| 包装 | 散装 |
| 大小/尺寸 | 0.551" 长 x 0.118" 宽（14.00mm x 3.00mm） |
| 容差 | ±5% |
| 封装/外壳 | 带状，L 形弯曲 |
| 成分 | 金属元素 |
| 标准包装 | 100 |
| 温度系数 | ±100ppm/°C |
| 特性 | 电流感应，耐燃 |
| 电阻(Ω) | 0.005 |
| 端子数 | 2 |
| 高度 | 0.028"（0.70mm） |
